PCF8591的软件编程

　　PCF8591的通信接口是I2C，那么编程肯定是符合这个协议的。单片机对PCF8591进行初始化，一共发送三个字节即可。第一个字节，和EEPROM类似，第一个字节是地址字节，其中7位代表地址，1位代表读写方向。地址高4位固定是1001，低三位是A2，A1，A0，这三位我们电路上都接了GND，因此也就是000，如图1所示。

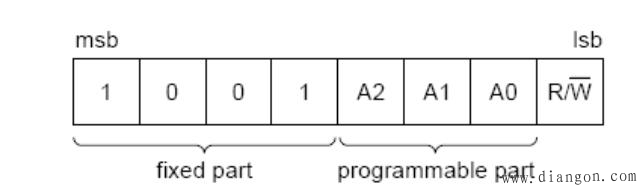

图1 PCF8591地址字节

　　 发送到PCF8591的第二个字节将被存储在控制寄存器，用于控制PCF8591的功能。其中第3位和第7位是固定的0，另外6位各自有各自的作用，如图2所示，我逐一介绍。

图2 PCF8591控制字节

　　控制字节的第6位是DA使能位，这一位置1表示DA输出引脚使能，会产生模拟电压输出功能。第4位和第5位可以实现把PCF8591的4路模拟输入配置成单端模式和差分模式，单端模式和差分模式的区别，我们17.4章节有介绍，这里大家只需要知道这两位是配置AD输入方式的控制位即可，如图3所示。

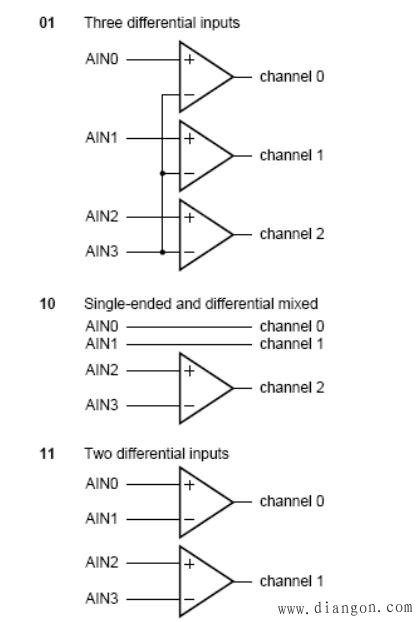

图3 PCF8591模拟输入配置方式

　　控制字节的第2位是自动增量控制位，自动增量的意思就是，比如我们一共有4个通道，当我们全部使用的时候，读完了通道0，下一次再读，会自动进入通道1进行读取，不需要我们指定下一个通道，由于A/D每次读到的数据，都是上一次的转换结果，所以同学们在使用自动增量功能的时候，要特别注意，当前读到的是上一个通道的值。为了保持程序的通用性，我们的代码没有使用这个功能，直接做了一个通用的程序。

　　控制字节的第0位和第1位就是通道选择位了，00、01、10、11代表了从0到3的一共4个通道选择。

　　发送给PCF8591的第三个字节D/A数据寄存器，表示D/A模拟输出的电压值。D/A模拟我们一会介绍，大家知道这个字节的作用即可。我们如果仅仅使用A/D功能的话，就可以不发送第三个字节。

　　下面我们用一个程序，把AIN0、AIN1、AIN3测到的电压值显示在液晶上，同时大家可以转动电位器，会发现AIN0的值发生变化。

/***********************lcd1602.c文件程序源代码*************************/

#include

#define LCD1602_DB P0

sbit LCD1602_RS = P1^0;

sbit LCD1602_RW = P1^1;

sbit LCD1602_E = P1^5;

void LcdWaitReady() //等待液晶准备好

{

unsigned char sta;

LCD1602_DB = 0xFF;

LCD1602_RS = 0;

LCD1602_RW = 1;

do

{

LCD1602_E = 1;

sta = LCD1602_DB; //读取状态字

LCD1602_E = 0;

} while (sta
