环网接线与环网开关柜

　　1、环网主接线

　　环网接线分单环接线，双环接线，至于三环、四环接线基本不用。使用最多的单环接线，它是由变电站或开关站同一母线段或不同母线段引出二回路电缆线路形成环路，环内负荷由这两回线路同时供电，一但其中一回路出现故障，另一回路可负担环内所有负荷的供电。每回电缆线路首段皆有断路器，每条回路可设纵差保护的导引电缆。为此被保护的线路两端开关柜内应配有相应的电流互感器。

　　如果两回供电线路取自不同的变电站或开关站，有的资料称此种接线为拉手式环网，笔者对此不予认同，不应叫环网接线了，而应称双电源中间有联络开关树干式供电了。单环网供电主接线典型接线见图1

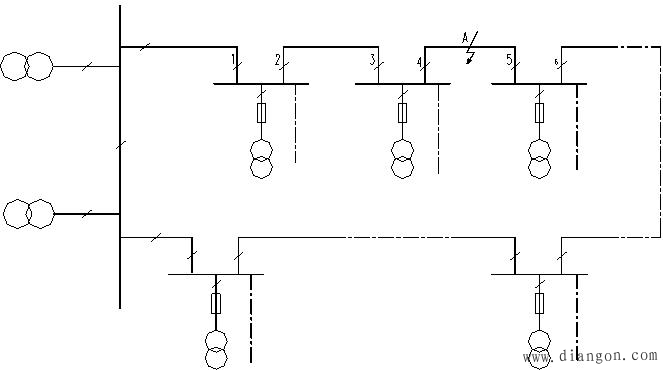

　　图1 单环典型主接线

　　此种接线供电可靠较高，完全能满足二级负荷的要求。例如：当A点发生故障，只要把A点两侧的4#、5#负荷开关断开，可继续完成供电。只要准确地确定故障点，恢复供电就非常容易了，对于环网典型主接线，有的认为两路出线只有接入同一变电站同一条母线，或接入同一变电站两断母线上，两段母线的联络开关始终处于闭合位置，否则不应称环网母线。笔者认为，不必在名称上过于追究了。

　　2、环网开关柜

　　所谓环网开关柜，真实的含义是用于环网接线的开关柜，它可以是断路器柜，也可以是负荷开关柜，或负荷开关加熔断器柜。环网柜不是个合理称呼，不过目前所说的环网柜指体积小的负荷开关柜，有点约定成俗的味道，如果对变压器馈电，即用负荷开关加熔断器柜。所用负荷开关有SF6负荷开关，也有真空负荷开关，至于产气式或压气式负荷开关柜，由于体积较大，在环网接线中应用较少。SF6气体是温室效应明显的气体，一旦泄露，污染环境，用它作绝缘及灭弧介质的封闭的负荷开关柜，尽管体积小但维护不便，发展前景不够乐观，可能逐步退出市场。真空负荷开关由于真空灭弧室制造非常成熟，截流非常小，不会造成操作过电压的危害，其封闭性也早已过关，不必耽心渗气现象发生，美中不足之处是体积比SF6负荷开关柜大，不过目前已有厂家解决真空负荷开关柜体积过大的问题，那就是采用固体绝缘方式，真空灭弧室浇铸于环氧树脂中，这样相间及相对地电气间隙大大缩小，从而使真空负荷开关柜的体积大为减小，其体积与SF6负荷开关柜不相上下，甚至更小。此种柜可做到少维护或免维护，操作、使用、安装也非常方便，具有广阔的发展远景。总之，环网柜名称不够确切，不够科学，有的厂家称紧凑型开关柜，也有的厂家称金属封闭箱式开关柜，或紧凑型箱式开关柜。

　　3、注意点

　　(1)接入环网系统内的开关站，不得用母线分段开关断开，见图2。

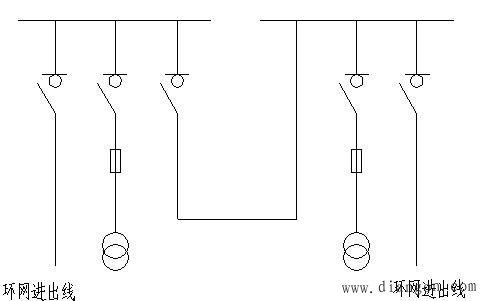

　　图2 环网系统内开关站错误接线

　　在环网柜中，图2接线是错误的，用户不得用分段开关把环网断开。图2是双电源加母线联络接线。正宗的环网系统的开关站接线应为图3接法

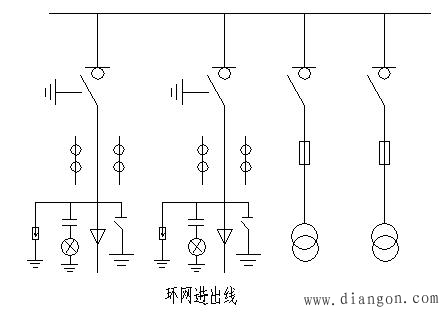

　　图3 环网系统内的开关站正确接法

　　(2)环网进出线柜电源侧是否装接地开关、避雷器、带电显示器及电流互感器。

　　有些设计人员或用户对上述元件是否装设有很大盲目性及随意性，根据笔者实践经验，建议如下：

　　电源侧不宜装接地开关，误操作会造成事故，影响供电安全，况且负荷开关是三工位，有接地一档，多加接地开关带来联锁麻烦，增加柜子复杂性。如果环网线路全为电缆地下敷设。且又为金属铠装电缆，实无必要加装避雷器。如果负荷开关为真空开关，由于截流，造成操作过电压，但开段的是负荷电流，截流很小，操作过电压不大，可不装过电压保护装置。

　　带电显示器是要装设的，用来观察进线是否带电，尤其回路中无电压互感器及电压表时，更应装设。实际上装带电显示器投资很少，它的传感器本身就是支持绝缘子。

　　至于电流互感器是否装设问题，如果开关站设计带有微机终端测控装置一定要装电流互感器提供电流符号。环网主干线纵差保护，也离不开电流互感器。

　　(3)环网柜是否加装隔离开关，隔离开关安装位置如何?

　　环网负荷开关柜常见的有装隔离开关，不装隔离开关及装双隔离开关，接线如图4所示

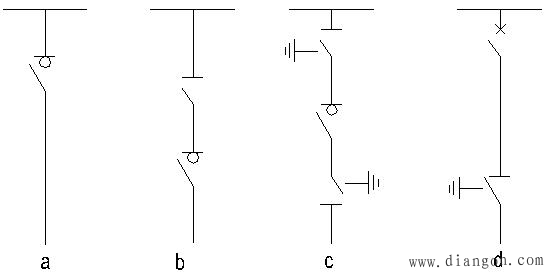

　　图4 环网柜中隔离开关的装设

　　图4a中，不加隔离开关，多为SF6开关，本身具有隔离功能。图b中，负荷开关为真空式，不能作隔离用，要另加隔离开关。图c为双隔离，是为检修负荷开关提供方便。图d为单电源进线，检修断路器时保证人员安全。

　　4、负荷开关开断转移电流能力

　　所谓转移电流，指本来应由熔断器完成的切断任务转移给负荷开关了，当任一熔断器熔断后，熔断器中由火药或弹簧起动的撞击器使负荷开关操作机构脱扣，负荷开关三相联动切除故障电流。这样避免了因一相熔断器熔断造成二相供电的事情发生，一次图表示方法见图5。

　　图5 具有开断转移电流负荷开关柜主接线
