LW2系列控制开关的触点图

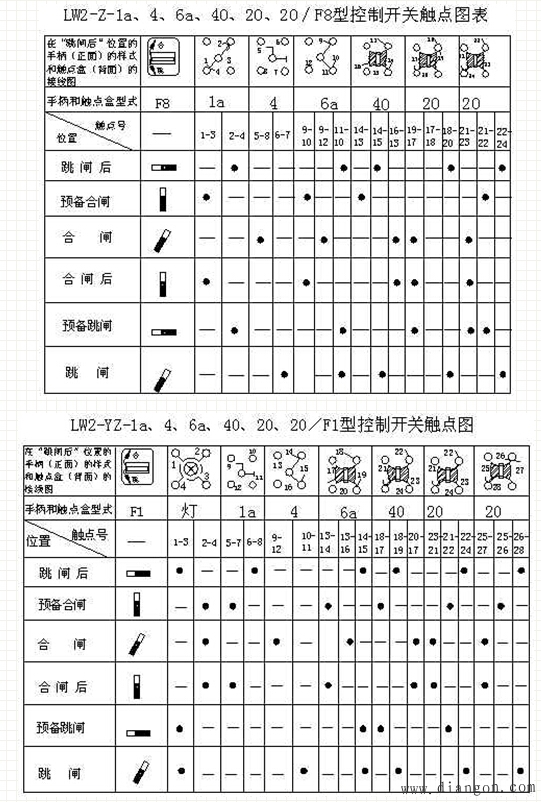

由表可见，LW2-Z、LW2-YZ型控制开关，手柄（Z表示带自动复位及定位、YZ表示带自动复位和定位，手柄内带有信号灯，1a、4、6a、40、20、20为触点盒代号，F表示方形面板）。都有6个位置，其合闸和分闸的操作都分两部完成，可以防止误操作。表中“.”表示手柄在该位置时，对应的定触点是连通的，“-”表示断开。

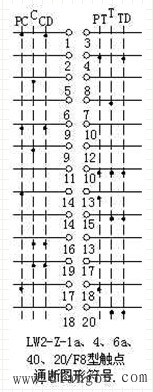

在断路器的控制电路中表示触点通断状况的图形符号如右图。其中水平线是开关的接线端子引线，六条垂直虚线表示手柄六个不同的操作档位，即PC（预备合闸）、C（合闸）、CD（合闸后）、PT（预备跳闸）、T（跳闸）和TD（跳闸后），水平线下方的黑点表示该对触点在此位置时是闭合的。
