四位二进制可逆计数器CT74193
时间：2023-03-13作者：佚名
|

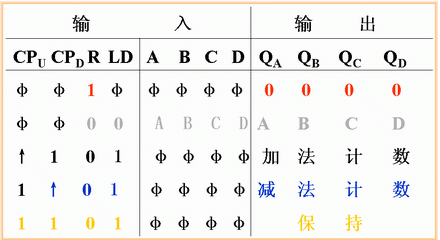

CT74193功能表
（一）、逻辑符号

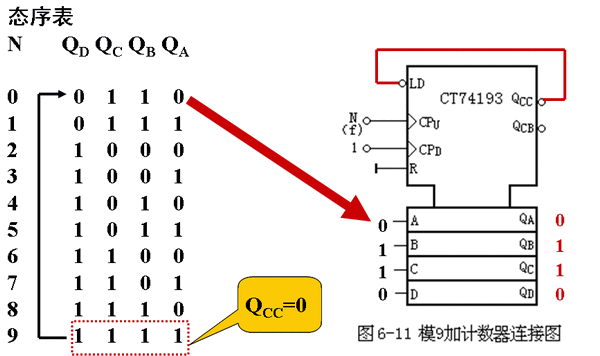

（二）、 CT74193功能扩展 —— 连接成任意模M的计数器 1、接成M<16的计数器 例1：用CT74193设计M=9 计数器 方法一:采用异步预置、加法计数

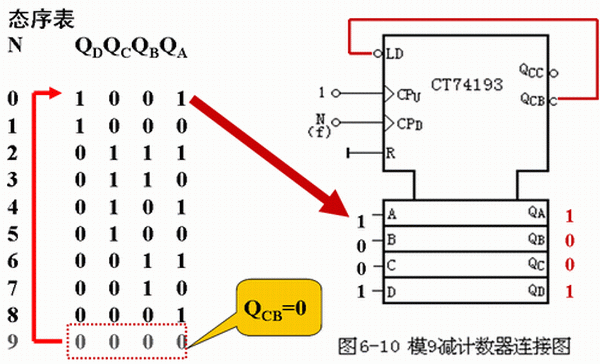

方法二:采用异步预置、减法计数
2、接成M>16的计数器 例1:用CT74193设计M=147 计数器
|
