基本RS触发器的脉冲特性
时间：2023-03-13作者：佚名

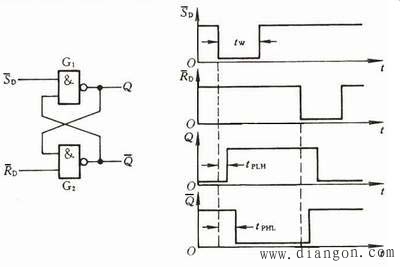

设触发器的初始状态为Q=0、Q=1，输入信号波形如图1所示，当SD的下降沿到达后，经过G1的传输延迟时间tpd，Q端变为高电平。这个高电平加到门G2的输入端，再经过门G2的传输延迟时间tpd,使Q变为低电平。当Q的低电平反馈到G1的输入端以后,即使SD=0的信号消失（即SD回到高电平），触发器被置成Q=1状态也将保持下去。可见，为保证触发器可靠地翻转，必须等到Q=0的状态反馈到G1的输入端以后，SD=0的信号才可以取消。因此，SD输入的低电平信号宽度tw应满足tw≥2tpd。同理，如果从RD端输入置0信号，其宽度也必须大于、等于2tpd 。
2.传输延迟时间: 从输入信号到达起，到触发器输出端新状态稳定地建立起来为止，所经过的这段时间称为触发器的传输延迟时间。从上面的分析已经可以看出，输出端从低电平变为高电平的传输延迟时间tPLH和从高电平变为低电平的传输延迟时间tPHL是不相等的，它们分别为： tPLH=tpd，tPHL=2tpd 若基本RS触发器由或非门组成，则其传输延迟时间将为 tPHL=tpd，tPLH=2tpd 。  图1 基本RS触发器的电路和动态波形 |
