架空送电线路的金具

　　架空送电线路的金具使用于导线、绝缘子串，并于杆塔联结的零件。线路金具按性能和用途可大致分为悬垂线夹、耐张线夹、联结金具、续接金具、保护金具和拉线金具等。
　　现分述如下:

　　(1)线夹
　　线夹有悬垂线夹和耐张线夹两类。其型号标记详见书中介绍。
　　悬垂线夹用于将导线固定在直线杆塔的悬垂绝缘子串上，或将避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位导线以及非直线杆塔上路线的固定。
　　耐张线夹用于将导线固定在承力杆塔的耐张绝缘子串上，以及将避雷线固定在承力杆塔上。耐张线夹根据使用和安装备件的不同，分为螺栓型和压缩型两大类。螺栓型耐张线夹用于导线截面为240mm及以上的导线。

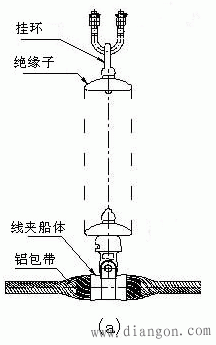

　　悬垂线夹如图1所示:
　　
　　(2)连接金具
　　连接金具用于将绝缘子组装成串，并将绝缘子串连接、悬挂在杆塔横担上。悬垂线夹、耐张线夹与绝缘子串的连接，拉线金具与杆塔的连接，均要使用连接金具。根据使用条件，分为专用连接金具和通用连接金具。
　　专用连接金具用于绝缘子串，其连接部位的结构和尺寸必须与绝缘子相同。线路上常用的专用连接金具有球头挂环和碗头挂板，分别用于连接悬式绝缘子上端钢帽及下端钢脚。
　　通用连接金具用于各种情况下的连接，以荷重大小划分等级，荷重相同的金具具有互换性。线路上常用的通用连接金具有直角挂板、U形挂板环、二联板等。
　　连接金具的机械强度一般不是按导线的荷载选择，而是按绝缘子的机械强度确定，每一种形式的绝缘子配备一套与其机械强度相同的金具。考虑金具的互换性，定型金具按破坏负荷分为4、7、10、12、16、20、25、30、50、60 (单位为KN) 等十个等级。其型号及结构详见书中介绍。
　　(3)接续金具
　　接续金具用于连接导线及避雷线终端，接续非直线杆塔的跳线及补修损伤断股的导线或避雷线。架空线路常用的连接金具有钳接管、压板管、补修管、并沟线夹及跳线夹等。
　　(4)保护金具
　　保护金具分为机械和电气两大类。机械类保护金具是为了防止导线、避雷线因受振而造成断股。电气类保护金具是为防止绝缘子因电压分布不均匀而过早损坏。
　　线路上常用的保护金具有防振锤、护线条、间隔棒、均压环、屏蔽环等。
　　(5)拉线金具
　　拉线金具主要用于拉线杆塔拉线的坚固、调整和连接，包括从杆塔顶端引至地面拉线之间的所有零件。根据使用条件，拉线金具可分为紧线、调节及连接三类。紧线零件用于紧固拉线端部，与拉线直接接触，必须有足够的握着力。调节零件用于调节拉线的松紧。连接零件用于拉线组装。
　　线路上常用的拉线金具有楔型线夹、UT型线夹、拉线用U形环、钢线卡子等。
