N半导体和P半导体

　　本征半导体的导电能力很弱，热稳定性也很差，因此，不宜直接用它制造半导体器件。半导体器件多数是用含有一定数量的某种杂质的半导体制成。根据掺入杂质性质的不同，杂质半导体分为N型半导体和P型半导体两种。

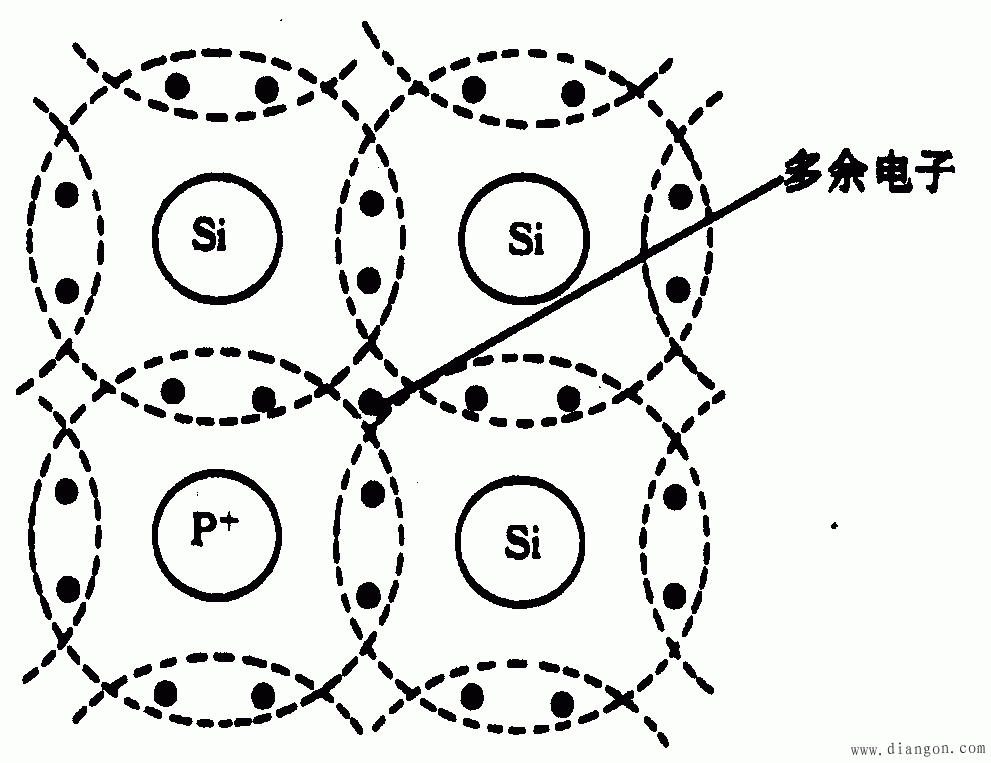

图1 N型半导体

　　1.N型半导体
　　在本征半导体硅（或锗）中掺入微量的5价元素，例如磷，则磷原子就取代了硅晶体中少量的硅原子，占据晶格上的某些位置，如图1.1.3所示。
　　由图可见，磷原子最外层有5个价电子，其中4个价电子分别与邻近4个硅原子形成共价键结构，多余的1个价电子在共价键之外，只受到磷原子对它微弱的束缚，因此在室温下，即可获得挣脱束缚所需要的能量而成为自由电子，游离于晶格之间。失去电子的磷原子则成为不能移动的正离子。磷原子由于可以释放1个电子而被称为施主原子，又称施主杂质。
　　在本征半导体中，每掺入1个磷原子就可产生1个自由电子，而本征激发产生的空穴的数目不变。这样，在掺入磷的半导体中，自由电子的数

目就远远超过了空穴数目，成为多数载流子（简称多子），空穴则为少数载流子（简称少子）。显然，参与导电的主要是电子，故这种半导体称

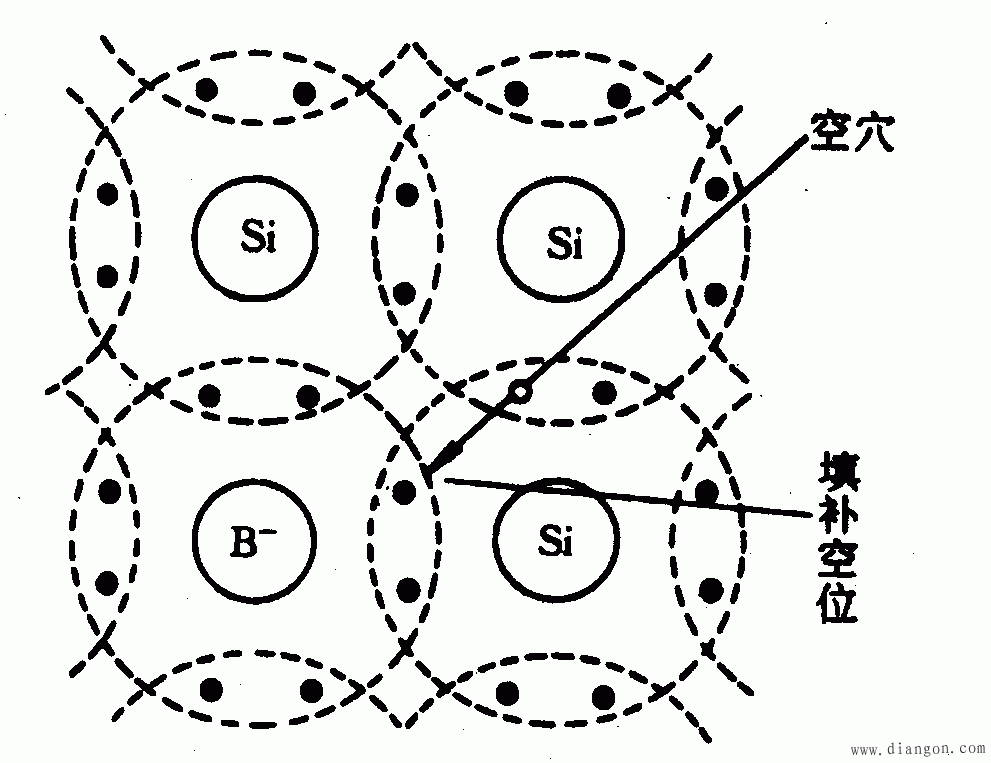

图2 P型半导体

为电子型半导体，简称N型半导体。

　　2.P型半导体
　　在本征半导体硅（或锗）中，若掺入微量的3价元素，如硼，这时硼原子就取代了晶体中的少量硅原子占据晶格上的某些位置，如图1.1.4所示。由图可知，硼原子的3个价电子分别与其邻近的3个硅原子中的3个价电子组成完整的共价键，而与其相邻的另1个硅原子的共价键中则缺少1个电子，出现了1个空穴。这个空穴被附近硅原子中的价电子来填充后，使3价的硼原子获得了1个电子而变成负离子。同时，邻近共价键上出现1个空穴。由于硼原子起着接受电子的作用，故称为受主原子，又称受主杂质。
　　在本征半导体中每掺入1个硼原子就可以提供1个空穴，当掺入一定数量的硼原子时，就可以使半导体中空穴的数目远大于本征激发电子的数目，成为多数载流于，而电子则成为少数载流子。显然，参与导电的主要是空穴，故这种半导体称为空穴型半导体，简称P型半导体。
