线电压和相电压的区别

对于交流电来说，相电压就是任一相线(火线)与零线之间的电压，也就是220V。三相交流电有三个相电压：三者电压、频率相同、相互之间的相位相差120°。
　　任意两根相线之间的电压，称为线电压，380V。三相交流电有三个相电压，所以也就有三个线电压：三个线电压的电压、频率相同，相互间的相位相差120°。
　　线电压＝(√3)×相电压对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。对于市电，相电压220V，线电压是220V的根号3倍，即380V。

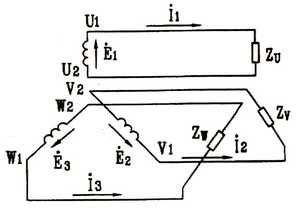

如果将三相交流电源的每一相用两根导线和负载连接起来，组成了三个互不相关的电路，如下图所示。这种连接需要用六根导线来输电，是很不经济的。

因此，实际上都是采用“星形（Y）”或者“三角形”（△）的连接方式。

零线/相线、相电压/线电压

零线/地线、相线/火线

把三相电源的三个线圈的末端（U2、V2、W2）连接在一起，从三个始端（U1、V2、W3）分别引出导线。这种连接方式叫做星形连接，如右图所示。三个末端的连接点称为中性点。

由中性点引出的导线叫“中性线”（即图中的N线），当中性点接地时，由中性点引出的线叫“零线”（俗称“底线”）。由线圈始端（U1、V1、W1）分别引出的三条导线称为“相线”（俗称“火线”）。

相电压、线电压

这样的连接方式，在导线间存在着两种电压：相电压和线电压。每根相线和中性线的电压叫做相电压，它们的有效值分别用U_U、U_V、U_W表示；各相线间的电压叫线电压，它们的有效值分别用U_UV、U_VW、U_WU表示。

相电压与线电压的关系

三相电源星形（Y）连接时，电压的相量图如右下图所示。从相量图可以看出：线电压和相电压间的数值关系可由等腰三角形中求得。U、V间线电压：

同理，V、W间线电压：U_VW=√(3)U_V；W、U间线电压：U_WU=√(3)U_W

即：

上面的公式中：

• U_L：表示线电压，单位伏特（简称伏，V）
• U_Φ：表示相电压，单位伏特（简称伏，V）

因此，三相电源星形连接时，线电压U_L为相电压U_Φ的√(3)，或1.73倍（根号3等于1.73）。

所以大家有时候会听说380V的电压，它是怎么来的呢？我们都知道普通家用电压是220V，这个电压是相电压（就是火线与零线的电压），当我们把火线与另一条火线（而不是零线）连接是，就可以输出380伏的电压了。
