继电器的识别与检测方法图解
时间：2023-03-13作者：佚名
|

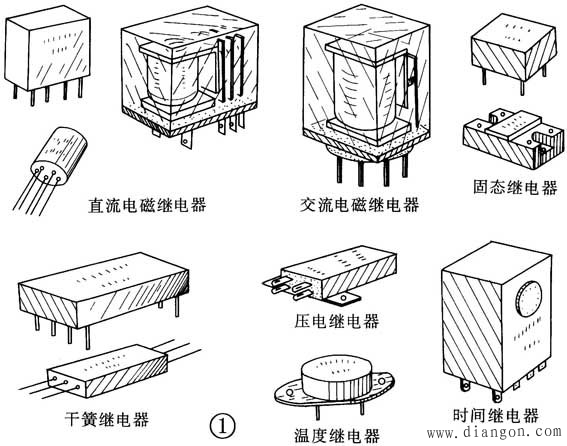

[1] 继电器是一种常用的控制器件，它可以用较小的电流来控制较大的电流，用低电压来控制高电压，用直流电来控制交流电等，并且可实现控制电路与被控电路之间的隔离，在自动控制、遥控、保护电路等方面得到广泛的应用。常用的继电器见图1。
[2] 继电器的文字符号为“K”，图形如图2所示。在电路图中，继电器的接点可以画在该继电器线圈的旁边，或在远离该继电器线圈的地方，而用编号表示它们的彼此关系。

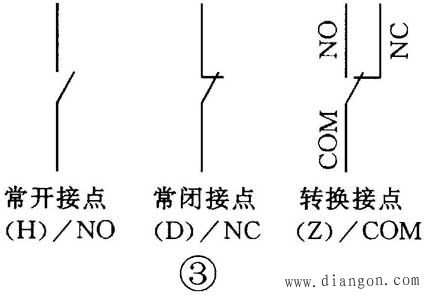

[3] 继电器的接点多种多样，可分为单组接点继电器和多组接点继电器两大类。其中，单组接点继电器又分为常开接点（动合接点，简称H接点）、常闭接点（动断接点，简称D接点）和转换接点（简称Z接点）三种（图3）。多组接点继电器既可以包括多组相同形式的接点，又可以包括多组不同形式的接点。

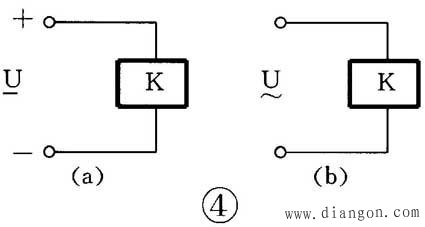

[4] 继电器参数有额定工作电压、额定工作电流、线圈电阻、接点负荷等。额定工作电压是指继电器正常工作时线圈需要的电压，对于直流继电器是指直流电压（图4a），对于交流继电器则是指交流电压（图4b）。同一种型号的继电器往往有多种额定工作电压以供选择，并在型号后面加以规格号来区别。

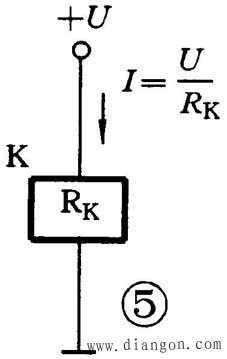

[5] 额定工作电流是指继电器正常工作时线圈需要的电流值。线圈电阻是指继电器线圈的直流电阻。选用继电器时必须保证其额定工作电压和额定工作电流符合要求（图5）。

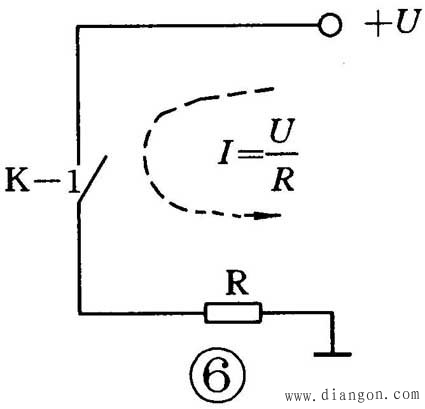

[6] 接点负荷是指继电器接点的负载能力，也称为接点容量。例如，JZX-10M型继电器的接点负荷为：直流28V×2A或交流115V×1A。使用中通过继电器接点的电压、电流均不应超过额定值，否则会烧坏接点，造成继电器损坏。一个继电器的多组接点的负荷一般都是一样的（图6中的K-1）。

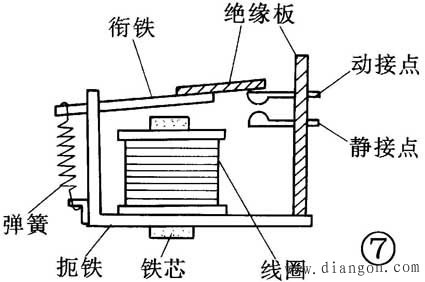

[7] 电磁式继电器是最常用的继电器之一，其结构示于图7。它是利用电磁吸引力推动接点动作的，由铁芯、线圈、衔铁、动接点、静接点等部分组成。平时，衔铁在弹簧的作用下向上翘起。当工作电流通过线圈时，铁芯被磁化，将衔铁吸合向下运动，推动动接点与静接点接通，实现了对被控电路的控制。根据线圈工作电压的不同，电磁式继电器分为直流继电器、交流继电器和脉冲继电器等类型。

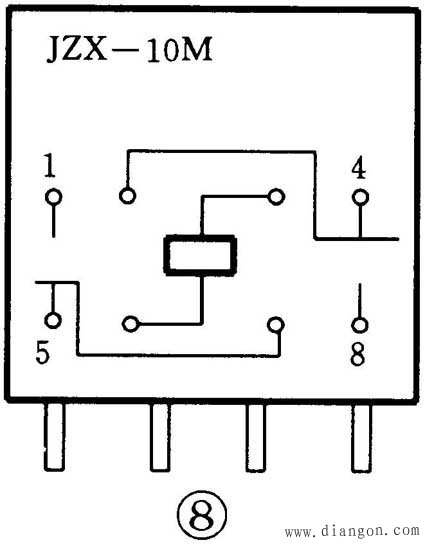

[8] 电磁式继电器具有1对线圈引脚和若干组接点引脚。密封电磁继电器通常将引出端示意图标示在继电器上，如图8所示。

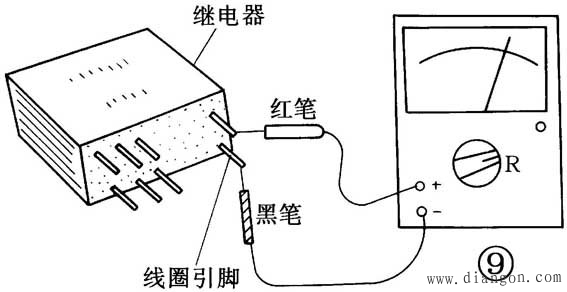

[9] 电磁式继电器可以用万用表进行检测。万用表置于“R×100”或“R×1k”挡，两表笔（不分正、负）接继电器线圈的两引脚（图9所示），万用表指示应与该继电器的线圈电阻基本相符。如阻值明显偏小，说明线圈局部短路；如阻值为0，说明两线圈引脚间短路；如阻值为无穷大，说明线圈已断路或引脚脱焊。

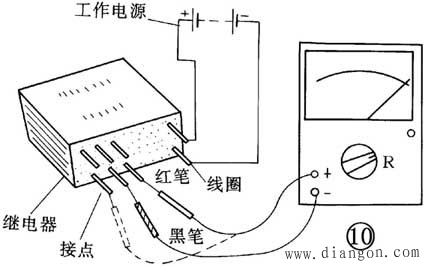

[10] 检测继电器接点：给继电器线圈加上规定的工作电压，用万用表“R×1k”挡检测接点的通断情况（图10所示）。未加电时，常开接点不通，常闭接点导通。加电时，应能听到继电器吸合声，这时，常开接点导通，常闭接点不通，转换接点应随之转换。否则说明该继电器损坏。对于多组接点继电器，如果部分接点损坏，其余接点动作正常则仍可使用。

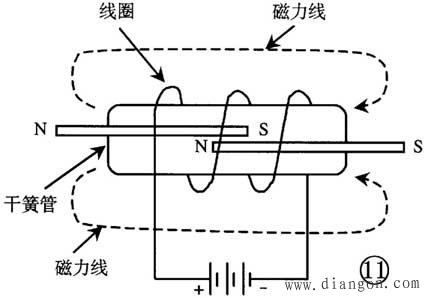

[11] 干簧式继电器也是最常用的继电器之一，它由干簧管和线圈组成，如图11所示。干簧管是将两根互不相通的铁磁性金属条密封在玻璃管内而成，干簧管置于线圈中。当工作电流通过线圈时，线圈产生的磁场使干簧管中的金属条被磁化，两金属条因极性相反而吸合，接通被控电路。在线圈中可以放入若干个干簧管，它们在线圈磁场的作用下同时动作。

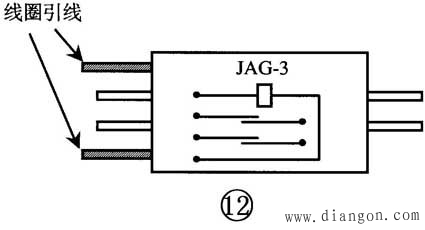

[12] 干簧式继电器具有1对线圈引脚和若干对干簧管引脚，在其外壳上均有相应标志，容易识别（图12）。

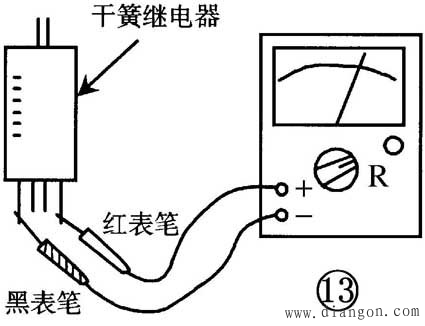

[13] 干簧式继电器同样可以用万用表对其线圈和接点进行检测，检测方法与电磁式继电器相同（图13）。

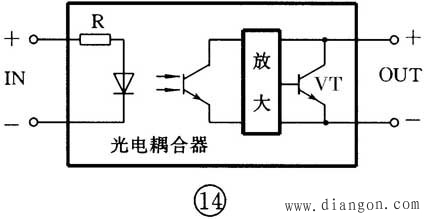

[14] 固态继电器（简称为SSR）是一种新型的继电器，是采用电子电路实现继电器的功能，依靠光电耦合器实现控制电路与被控电路之间的隔离。固态继电器可分为直流式和交流式两大类。直流式固态继电器见图14，控制电压由IN端输入，通过光电耦合器将控制信号耦合至被控端，经放大后驱动开关管VT导通。固态继电器输出端OUT接入被控电路回路中，输出端OUT有正、负极之分。

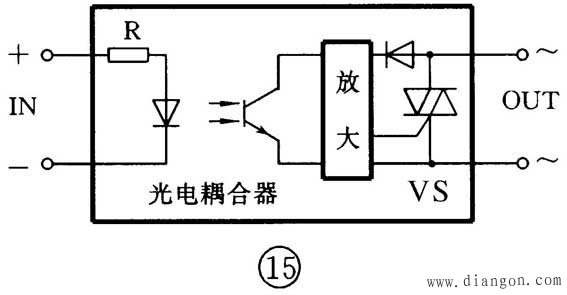

[15] 交流式固态继电器电路原理如图15所示。与直流式不同的是，开关元件采用双向晶闸管VS，因此交流式固态继电器输出端OUT无正、负极之分，可以控制交流回路的通断。

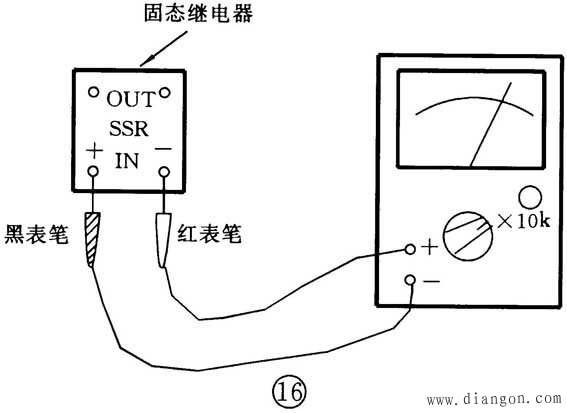

[16] 固态继电器输入端可以用万用表检测，方法是：万用表置于“R×10k”挡，黑表笔（即表内电池正极）接SSR输入端的正极，红表笔（即表内电池负极）接SSR输入端的负极，表针应偏转过半（图16）。将两表笔对调后再测，表针应不动。如果无论正向接入还是反向接入，表针都偏转到头或都不动，则该固态继电器已损坏。

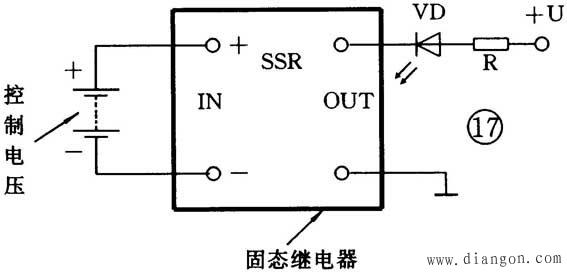

[17] 也可以按图17搭一测试电路。当接通SSR输入端的控制电压时，发光二极管VD亮；当切断SSR输入端的控制电压时，发光二极管VD灭。

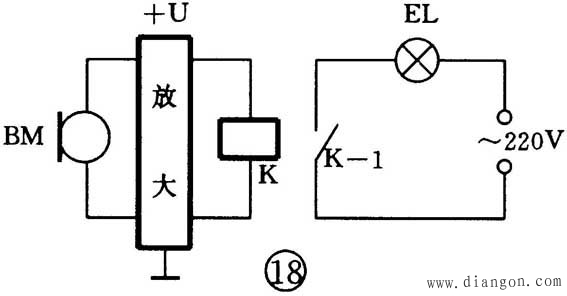

[18] 继电器的主要作用是间接控制和隔离控制。图18为继电器用于声控电灯开关，这是弱电控制强电的典型例子。当话筒BM接收到声音信号时，经放大后使继电器K吸合，接点K-1接通电源，照明灯EL点亮。

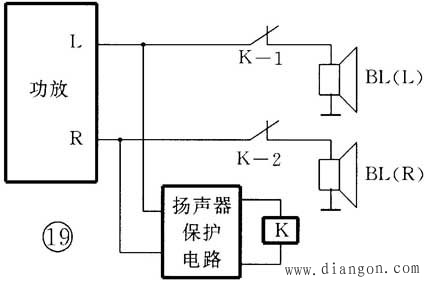

[19] 图19为继电器用于扬声器保护电路，这是隔离控制的典型例子。功放输出端（L或R端）如果出现直流电压，被扬声器保护电路检测放大后，使继电器K吸合，K-1和K-2（均为常闭接点）断开，切断了功放输出端与扬声器的连接，保护了扬声器。采用继电器控制扬声器的通断，使保护电路与音频电路完全隔离，确保了高保真的音质。

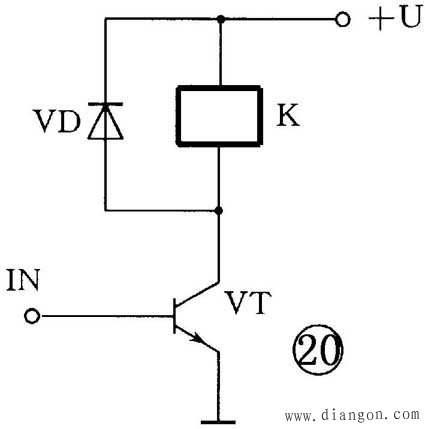

[20] 由于继电器线圈是一个大电感，为避免驱动继电器的晶体管损坏，使用中应在继电器线圈两端并接保护二极管，如图20所示。VT关断的瞬间，继电器线圈K产生的反向高压可以通过保护二极管VD泄放，保护了开关管VT不会被反向高压所击穿。
|
