可编程控制器的维护与故障检测
时间：2023-03-13作者：佚名
|

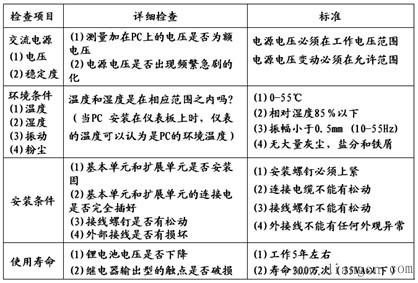

可编程控制器的检查与维护 |
 |
|
2. 日常维护 PC 除了锂电池和继电器输出型触点外，没有经常性损耗的元器件，锂电池的寿命大约5年，当锂电池的电压逐渐降低到一定限度时，PC 基本单元上的电池电压跌落指示灯亮，提示由锂电池保持的程序还能保留一周左右，必须及时更换锂电池，按正确的步骤更换锂电池就是日常维护的重要内容。 具体步骤： ①购置好锂电池、做好准备工作； ②拆装之前，先把可编程控制器通电一会儿约15s(使作为存储器备用电源的电容充电，在锂电池断开后，该电容对RAM作短暂供电)； ③断开可编程控器交流电源； ④打开基本单元的电池盖板； ⑤从电池支架上取下旧电池，装上新电池； ⑥盖上电池盖板。 从取下旧电池到换上新电他的时间要尽量短，一般不允许超过3min。如果时间过长，用户程序将消失。 |
|

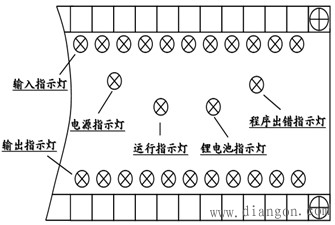

可编程控制器的故障诊断 PC 是一种工业控制计算机，它有很强的自诊断功能。无论是自身故障还是外围设备故障，都可用 PC 基本单元上具有自诊断指示功能的发光二极管 (LED) 的亮灭来诊断。 这些位于基本单元上的指示灯包括：电源指示灯、运行指示灯、锂电池电压跌落指示灯、程序出错指示灯、输入指示灯和输出指示灯，如下图所示。 |
 |
|

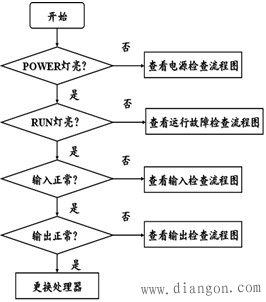

电源指示灯 (POWER) 当 PC 电源接通，该发光二极管 (LED) 亮，说明电源正常。 运行指示灯 (RUN) 编程器上的状态开关扳到“监控” (MONITOR) 位置，基本单元的运行 (RUM) 开关合上，表明 PC 处于运行状态，运行 (RUN) 指示灯 (LED) 亮。也就是说，当基本单元运行、监控状态正常时，RUN 灯一直亮。 锂电池电压指示灯 (BATT?V) 当 PC 编程或者运行正常时，该灯是不亮的。当锂电池电压跌落时，该发光二极管亮，提醒使用人员，要赶快调换锂电池了。 程序出错指示灯 (CPU?E) PC 运行正常时，该灯不亮。 如果程序出错指示灯常亮不灭，说明由于外来浪涌电压出现，电噪声瞬时加到基本单元内，引起程序执行出错，或者程序执行时间大于规定的时间引起监视器动作时也会使 CPU?E 灯常亮。 当编制的程序语法、线路出错或者定时器计数器缺常数 K 值设置，程序出错发光二极管会闪烁。锂电池电压跌落到一定值，或者由于噪声干扰或导线头落在 PC 内引起“求和” 检查出错时，CPU?E 灯也会闪烁。 输入指示灯 输入正常，输入端子所对应的指示灯亮；如果加正常输入而输入指示灯不亮，或未加输入而指示灯亮，则属于故障。 输出指示灯 输出指示灯( 即输出发光二极管 )亮，而对应输出通道的输出继电器正常。灯亮而输出继电器不动作，就是故障了，可能是输出触点由于过载、短路而烧毁。 可编程控制器的故障查询 可编程控制器 故障查找是一件很麻烦的事。下面用流程图给出不同故障一般采取的措施和办法，可帮助初学者查找故障根源。下面给大家介绍几种常用到的故障检查流程图。 PC故障检查总流程图 |
 |
|
电源检查流程图 |
 |
|

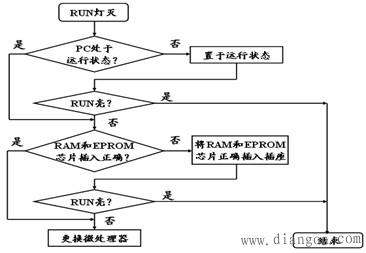

运行故障检查流程图 |
 |
|

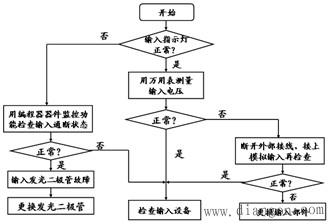

输入检查流程图 |
 |
|

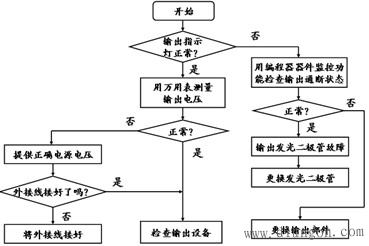

输出检查流程图 |
 |
