变压器运行时二次侧电压的变化

对于负载的变压器来说，其二次侧的方程为U₂=E₂-I₂(R₂＋jX_2σ)，E₂=4.44f N₂Ф_m, 由一次侧(电源)电压U₁等量决定，所以U₂会随负载电流的变化而变化。这种变化反映了变压器输出电压的稳定与否，一般用电压调整率来描述。

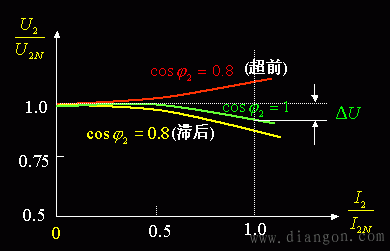

• 当一次侧电压不变时，变压器从空载到负载其二次侧电压变化的数值与负载电流的大小和负载的性质(即负载的功率因数cosφ₂)以及变压器本身的参数有关。
• 一次侧加额定电压U_1N时，变压器空载时的二次侧电压U₂₀(即是U_2N)与额定负载时的二次侧电压U₂之差值(U₂₀-U₂)与二次侧额定电压U_2N之比值定义为电压调整率。 ΔU=[(U₂₀-U₂)/U_2N]×100%
  ΔU=[(U_2N-U₂)/U_2N]×100%
  ΔU=[1-U₂^*]×100%
  ΔU=[k(U_2N-U₂)/(kU_2N)]×100%
  =[(U_1N-U₂^')/U_1N]×100%

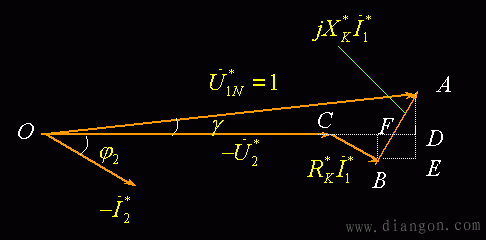

• 实用公式
  ΔU= β（R_k^*cosφ₂ X_k^*sinφ₂）
• ΔU是变压器的重要性能指标。它与3个因素有关:
• (1)负载大小，用负载系数β来反映；
• (2)负载性质，用cosφ₂来表示；
• (3)变压器本身的漏阻抗，R_k^*和X_k^*来表示。
• 当为感性负载时，φ₂为正ΔU>0。
• 当为容性负载时，φ₂为负ΔU通常为负(个别情况为正值或0值)。
