GAL的基本结构

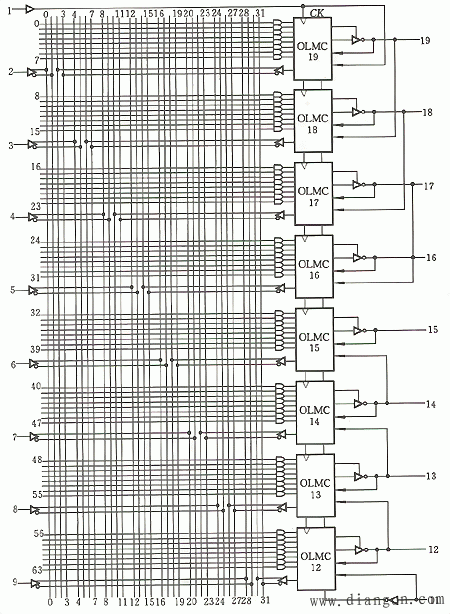

根据GAL器件的门阵列结构，可以把现有的GAL器件分为两大类：一类与PAL器件基本相同，即与门阵列可编程，或门阵列固定连接，这类器件有GAL16V8，ispGAL16Z8等；另一类GAL器件的与门阵列和或门阵列都可编程，GAL39V18就属于这类器件。前一类GAL器件具有基本相同的电路结构。通用型GAL包括GAL16V8和GAL20V8器件。其中GAL16V8是20脚器件，器件型号中的16表示最多有16个引脚作为输入端，器件型号中的8表示器件内含有8个OLMC，最多可有8个引脚作为输出端。同理，GAL20V8的最大输入引脚数是20，GAL20V8是24脚器件。下面以GAL16V8为例，说明GAL的电路结构和工作原理。图1为GAL16V8的逻辑结构图，由五部分组成:
（1) 8个输入缓冲器（引脚2～9作固定输入）；
（2）8个输出缓冲器（引脚12～19作为输出缓冲器的输出）；
（3）8个输出逻辑宏单元（OLMC12～19，或门阵列包含在其中）；
（4）可编程与门阵列（由8×8个与门构成，形成64个乘积项，每个与门有32个输入端）；
（5）8个输出反馈/输入缓冲器（即中间一列8个缓冲器）。

除以上5个组成部分外，该器件还有1个系统时钟CK的输入端（引脚1），一个输出三态控制端OE（引脚11）一个电源VCC端和一个接地端（引脚20和引脚10，图中未画出。通常VCC＝5V）。
