继电器工作原理与接线图

继电器可能对有的朋友来说比较陌生。它是电力设备的一种，主要应用于自动化电力系统中，相当于一个自动开关，用小电流来控制大电流。本文将为您介绍继电器工作原理和继电器的作用，并为您展示继电器接线图。

一、继电器工作原理

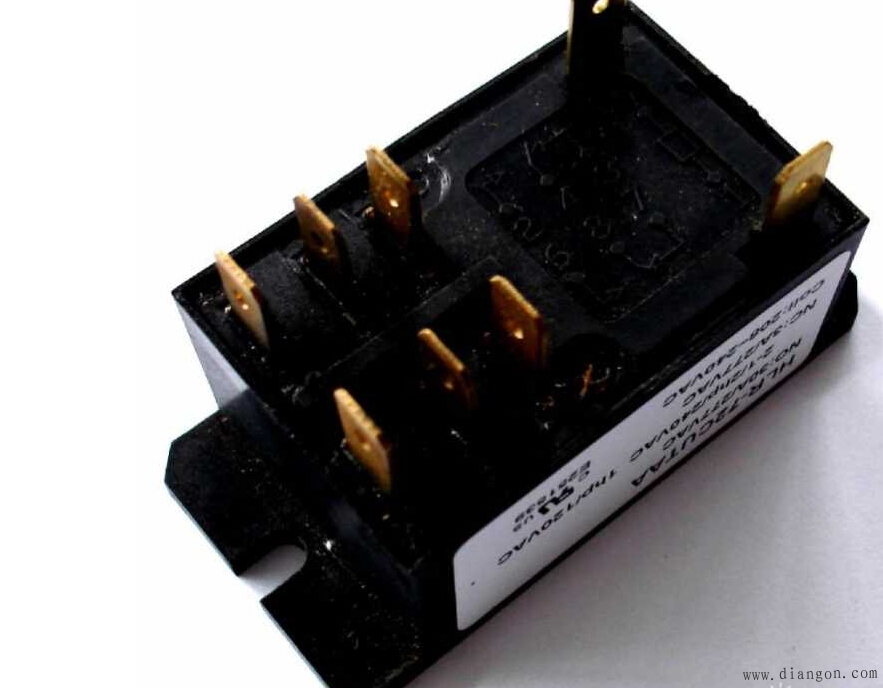

　　电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

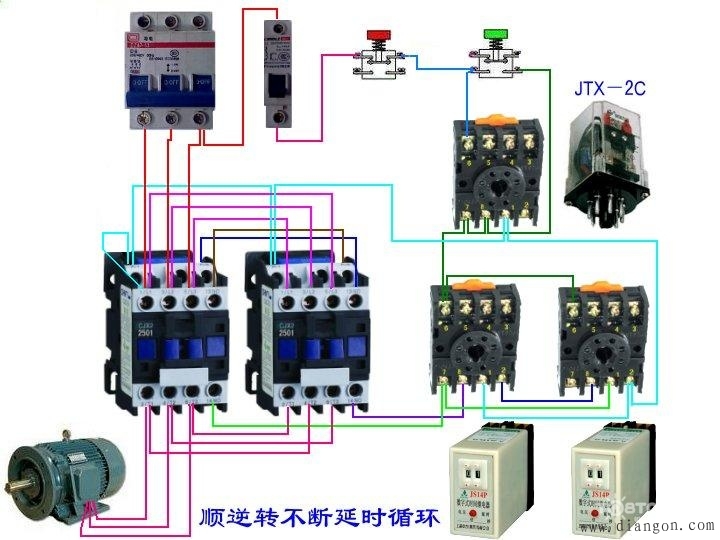

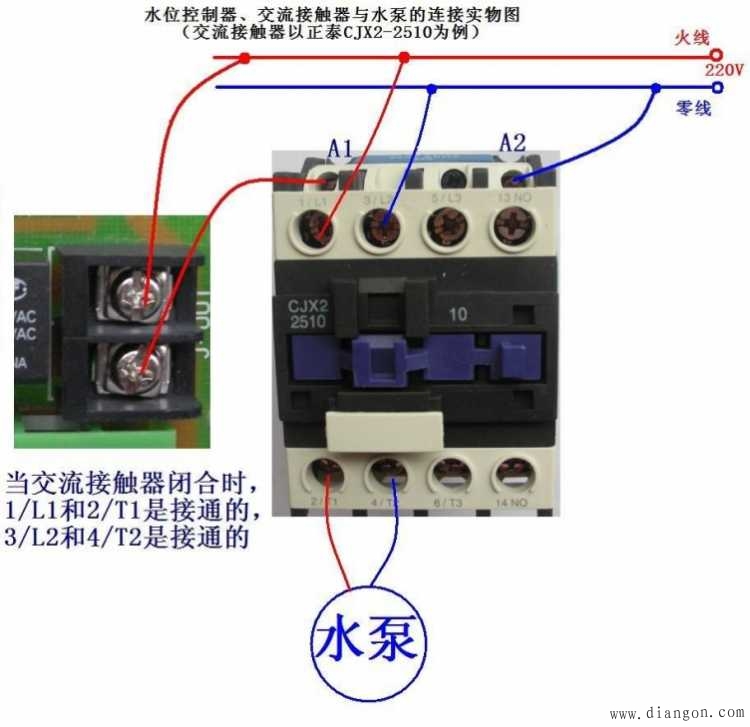

　　二、继电器接线图
