什么是伺服电动机?伺服电动机工作原理

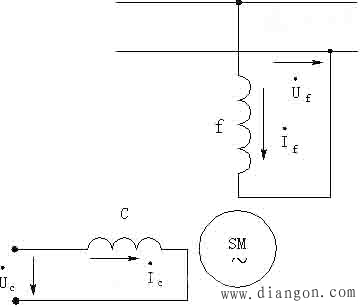

图1 交流伺服电动机原理图

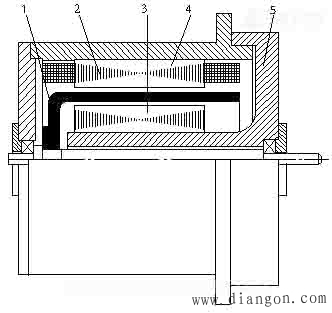

图2 空心杯形转子伺服电动机结构
交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：
1、起动转矩大
由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

图3 伺服电动机的转矩特性
2、运行范围较宽
如图3所示，较差率S在0到1的范围内伺服电动机都能稳定运转。
3、无自转现象
正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）如图4所示，与普通的单相异步电动机的转矩特性（图中T′－S曲线）不同。这时的合成转矩T是制动转矩，从而使电动机迅速停止运转。

图4 伺服电动机单相运行时的转矩特性
图5是伺服电动机单相运行时的机械特性曲线。负载一定时，控制电压Uc愈高，转速也愈高，在控制电压一定时，负载增加，转速下降。

图5 伺服电动机的机械特性
交流伺服电动机的输出功率一般是0.1-100W。当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、26V、36V、115V等多种。
交流伺服电动机运行平稳、噪音小。但控制特性是非线性，并且由于转子电阻大，损耗大，效率低，因此与同容量直流伺服电动机相比，体积大、重量重，所以只适用于0.5-100W的小功率控制系统。
二、直流伺服电动机
直流伺服电动机的结构和一般直流电动机一样，只是为了减小转动惯量而做得细长一些。它的励磁绕组和电枢分别由两个独立电源供电。也有永磁式的，即磁极是永久磁铁。通常采用电枢控制，就是励磁电压f一定，建立的磁通量Φ也是定值，而将控制电压Uc加在电枢上，其接线图如图6所示。

图6 直流伺服电动机接线图
直流伺服电动机的机构特性（n=f(T)）和直流他励电动机一样，也用下式表示：
n=Uc/KE?Φ-Ra/KE?KT?Φ?T
图7 是直流伺服电动机在不同控制电压下（Uc为额定控制电压）的机械特性曲线。由图可见：在一定负载转矩下，当磁通不变时，如果升高电枢电压，电机的转速就升高；反之，降低电枢电压，转速就下降；当Uc＝0时，电动机立即停转。要电动机反转，可改变电枢电压的极性。

图7 直流伺服电动机的n=f(T)曲线
直流伺服电动机和交流伺服电动机相比，它具有机械特性较硬、输出功率较大、不自转，起动转矩大等优点。
