A/D的主要技术指标
|
我们在选取和使用A/D的时候，依靠什么指标来判断很重要。由于AD的种类很多，分为积分型、逐次逼近型、并行/串行比较型、Σ-Δ型等多种类型。同时指标也比较多，并且有的指标还有轻微差别，在这里我是以同学们便于理解的方法去讲解，如果和某一确定类型A/D概念和原理有差别，也不会影响实际应用。 1、ADC的位数。 一个n位的ADC表示这个ADC共有2的n次方个刻度。8位的ADC，输出的是从0到255一共256个数字量，也就是2的8次方个数据刻度。 2、基准源 基准源，也叫基准电压，是ADC的一个重要指标，要想把输入ADC的信号测量准确，那么基准源首先要准，基准源的偏差会直接导致转换结果的偏差。比如一根米尺，总长度本应该是1米，假定这根米尺被火烤了一下，实际变成了1.2米，再用这根米尺测物体长度的话自然就有了较大的偏差。假如我们的基准源应该是5.10V，但是实际上提供的却是4.5V，这样误把4.5V当成了5.10V来处理的话，偏差也会比较大。 3、分辨率 分辨率是数字量变化一个最小刻度时，模拟信号的变化量，定义为满刻度量程与2n-1的比值。5.10V的电压系统，使用8位的ADC进行测量，那么相当于0到255一共256个刻度，把5.10V平均分成了255份，那么分辨率就是5.10/255 = 0.02V。 4、INL(积分非线性度)和DNL(差分非线性度) 初学者最容易混淆的两个概念就是“分辨率”和“精度”，认为分辨率越高，则精度越高，而实际上，两者之间是没有必然联系的。分辨率是用来描述刻度划分的，而精度是用来描述准确程度的。同样一根米尺，刻度数相同，分辨率就相当，但是精度却可以相差很大，如图1所示。

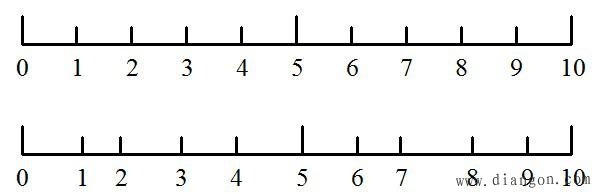

图1 米尺精度对比 图1表示的精度一目了然，不需多说。和ADC精度关系重大的两个指标是INL(Integral NonLiner)和DNL(Differencial NonLiner)。 INL指的是ADC器件在所有的数值上对应的模拟值，和真实值之间误差最大的那一个点的误差值，是ADC最重要的一个精度指标，单位是LSB。LSB（Least Significant Bit）是最低有效位的意思，那么它实际上对应的就是ADC的分辨率。一个基准为5.10V的8位ADC，它的分辨率就是0.02V，用它去测量一个电压信号，得到的结果是100，就表示它测到的电压值是100*0.02V=2V，假定它的INL是1LSB，就表示这个电压信号真实的准确值是在1.98V～2.02V之间的，按理想情况对应得到的数字应该是99～101，测量误差是一个最低有效位，即1LSB。 DNL表示的是ADC相邻两个刻度之间最大的差异，单位是LSB。一把分辨率是1毫米的尺子，相邻的刻度之间并不都刚好是1毫米，而总是会存在或大或小的误差。同理，一个ADC的两个刻度线之间也不总是准确的等于分辨率，也是存在误差，这个误差就是DNL。一个基准为5.10V的8位ADC，假定它的DNL是0.5LSB，那么当它的转换结果从100增加到101时，理想情况下实际电压应该增加0.02V，但DNL为0.5LSB的情况下实际电压的增加值是在0.01～0.03之间。值得一提的是DNL并非一定小于1LSB，很多时候它会等于或大于1LSB，这就相当于是一定程度上的刻度紊乱，当实际电压保持不变时，ADC得出的结果可能会在几个数值之间跳动，很大程度上就是由于这个原因（但并不完全是，因为还有无时无处不在的干扰的影响）。 5、转换速率 转换速率，是指ADC每秒能进行采样转换的最大次数，单位是sps（或s/s、sa/s，即samples per second），它与ADC完成一次从模拟到数字的转换所需要的时间互为倒数关系。ADC的种类比较多，其中积分型的ADC转换时间是毫秒级的，属于低速ADC；逐次逼近型ADC转换时间是微妙级的，属于中速ADC；并行/串行的ADC的转换时间可达到纳秒级，属于高速ADC。 ADC的这几个主要指标大家先熟悉一下，对于其他的，作为一个入门级别的选手来说，先不着急深入理解。以后使用过程中遇到了，再查找相关资料深入学习，当前重点是在头脑中建立一个ADC的基本概念。 |
