单片机地址总线和数据总线的分离

　　微处理器与存储器和I/O接口之间通过数据总线、地址总线和控制总线相连接。图1为常用的几种微处理器。在八位微处理器Z80 CPU中明显地可以区分出数据总线和地址总线。而微处理器INTEL 8086/8088和微控制器89C51由于封装的原因，不可能将所有的信号连接到外部，因此有一部分引脚具备两种功能，以便用有限的引脚产生更多的连接信号。这些引脚两种功能的选择可通过不同的方式来决定，一类引脚功能的选择是通过微处理器的时序来区分，另一类引脚的功能由微处理器的某个功能设置引脚来定义。在微处理器INTEL 8086/8088 以及微控制器89C51中，数据总线和地址总线就采用时序区分的方法，由引脚输出的为信号AD总线，当地址锁存信号ALE有效时此信号为地址信号，当读写控制信号或读指令信号有效时此信号为数据信号。为了在AD总线上分离出地址总线，通常采用如图2所示的锁存器74LS373，锁存信号LE在高电平时将D端的信号传输到Q端，在低电平时输入信号D不能传输到Q端，使能端-OE使输出有效。在作为地址锁存器使用时，其使能端-OE为低电平，输入信号D为微处理器的AD总线，锁存信号LE为微处理器的地址锁存信号ALE，当此信号有效时，将AD总线中的地址信息锁存，并从Q端输出。

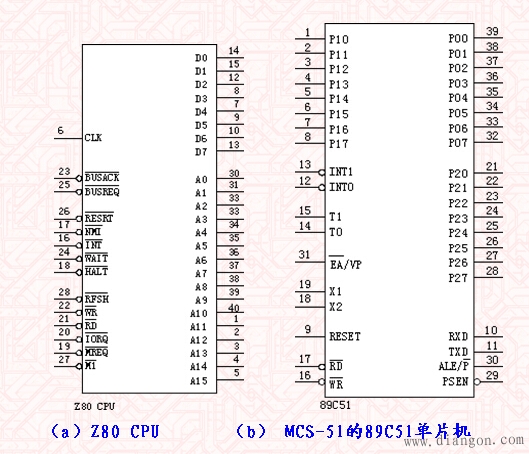

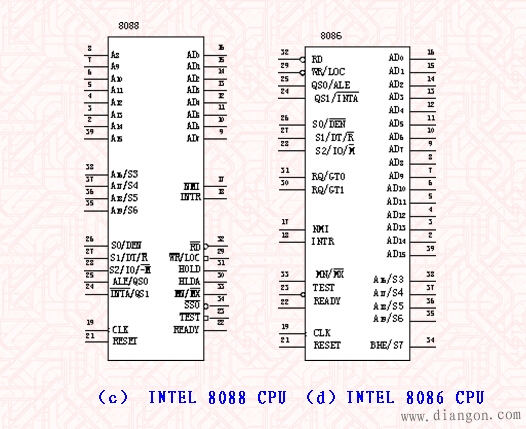

图1 常用的微处理器

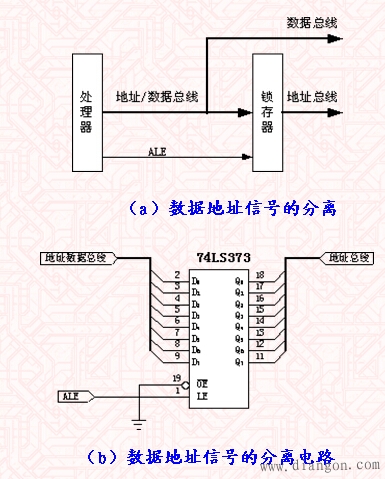

图2 地址总线的分离
