简单的事故信号装置

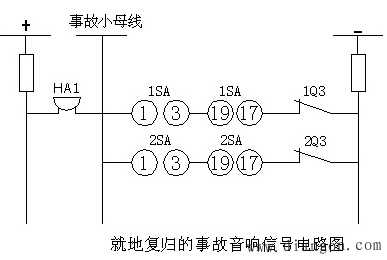

图中HA1为蜂鸣器，SA为控制开关，Q3为断路器的辅助触点。控制开关在“合闸后”位置，其触点1-3，19-17是接通的。当任何一台断路器自动分闸时，利用断路器和控制开关位置不对应原则，将信号回路负电源与事故音响小母线接通。蜂鸣器HA1即发出音响，为了解除音响，值班人员要找到指示灯发闪光的断路器，并将其控制开关手柄扭转到相对应位置上去，随着闪光的消失，音响信号也被解除。若再有其它断路器自动分闸，音响信号才能再次动作。显然，这种事故信号装置不能中央复归，也不能重复动作，解除音响时也不能保留信号灯闪光，只能用在电压不高，出线少的小型变电站中。
