光控金鸡报晓电路图和光控金鸡报晓制作步骤

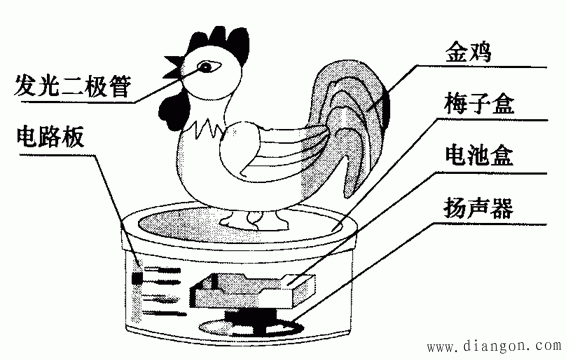

图1、金鸡报晓外观

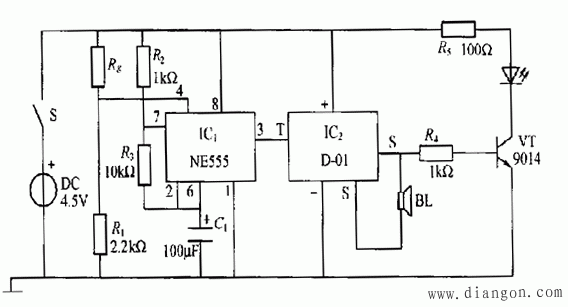

图2、金鸡报晓电路图

　　电路原理
　　图中Rg为光敏电阻，它与R1串联，组成分压电路。时基集成路IC1、R2、R3、C1等元件组成多谐振荡器，为IC2提供不间断的触发信号。当无光照时，Rg呈高阻态，此时R1上端电压较低，相当于555的第4脚被接人低电平，这时555不振荡。当有光照时，Rg阻值变小，R1上端电压升高，这时555开始起振，3脚输出高电平触发IC2发出鸡叫声，同时鸡叫声信号经R4使三极管导通，发光二极管则随鸡叫声闪烁。

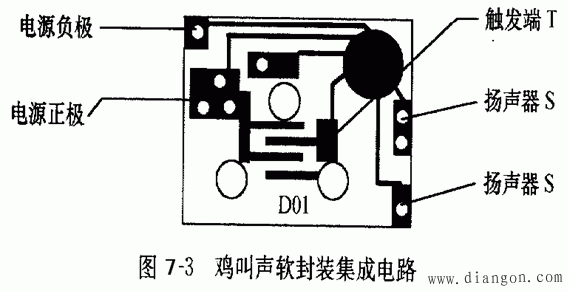

IC2为鸡叫声软封装集成电路，其外形如图3所示。

　　电路制作
　　光控金鸡报晓的元件排列如图4所示。

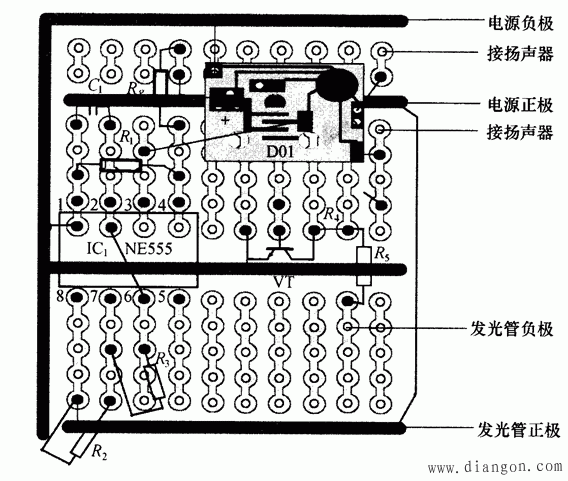

图4、金鸡报晓元件布局

　　部件制作

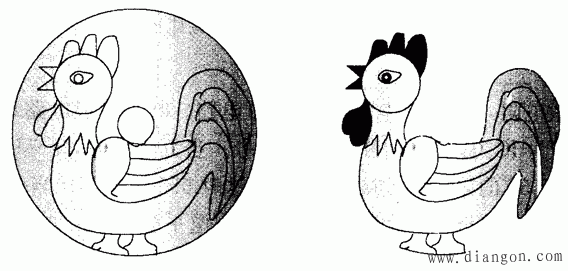

　　(1)金鸡造型是用CD盘加T而成，先在光盘上用记号笔画好图形，然后用电烙铁沿线条边缘，缓慢移动烫开，去掉CD盘多余部分，用挫刀将边缘挫平，如图　5所示。
　　(2)选用梅子盒做底座，用一支签字笔笔杆，距笔头5cm左右将其截断。在金鸡腿部用单股细导线将签字笔笔杆与金鸡固定好，并插在盒子顶部。发光二极管装在鸡的眼睛部位，将两根发光管引线从笔杆内穿过与控制板连接。光敏电阻可装在鸡身上，用导线与控制板相连。

　　电路仿真
　　由于Mu1tHm仿真软件元件库中没有90系列的三极管，可用其他型号的三极管代替;光敏电阻可用电位器代替;音乐集成电路可用三极管加蜂鸣器代替。仿真电路图如图　6所示。

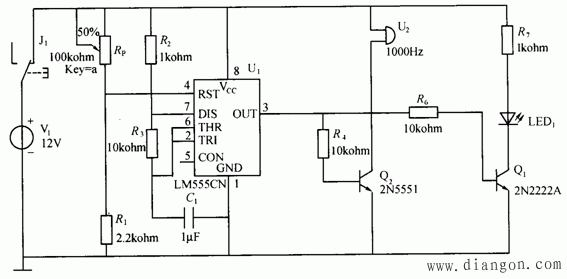

图6、金鸡报晓电路仿真电路图

　　观察与思考
　　(l)这里IC(LM555)，电阻R2、R3，电容器C1等元件组成了一个多谐振荡器，它的振荡与否决定于4脚电位的高低，即4脚为高电平时IC起振，4脚为低电平时IC停振。
