时序逻辑电路的状态转换表、状态转换图和时序图

状态转换表、状态转换图和时序图是时序电路特有的描述方法，描述出电路在 CP 作 用下，状态转换全部 过程。
一、状态转换表
将输入及初态代入状态方程和输出方程，算出电路次态和现态下的输 出值。


即：每 7 个 CP ，电路状态回到初态（循环变化）。可对时钟脉冲计数：每经过 7 个时钟脉冲， Y 输出一个脉冲（即由 0 变 1 ，再由 1 变 0 ），可作为一个 七进制计数器， Y 输出进位脉冲。
二、状态转换图

三、时序图（即： CP 作用下，电路状态、输出状态随时间变化的波形图）

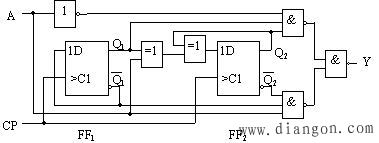

P231 例

解： （ 1 ） 写出 驱动方程：

（ 2 ） 由 D 触发器特性方程： 得 状态方程：

（ 3 ）输出方程：

（ 4 ）状态转换表：


（ 5 ）状态转换图：

（ 6 ）逻辑功能： A=0 ，为 4 进制加法计数器， 由 00 、 01 、 10 、 11 递增，从 11 跳变回 00 时，输出端 Y 输出一个脉冲。A=1 ，为 4 进制减法计数器， 由 11 、 10 、 01 、 00 递减，从 00 跳变回 11 时，输出端 Y 输出一个脉冲。
