电动机的拆卸和装配方法

三相交流异步电动机，也叫三相感应电动机。它具有结构简单、工作可靠，容易操作、价格低廉等优点，在各种机床、起重机械、水泵、风机、各种生产机械、农副产品加工设备中广泛应用。三相交流异步电动机约占电机总容量的85%。

在使用和修理电动机的时候，首先应该了解电动机铬牌上的各种含义。图1是电动机铬牌,以此为例,说明铬牌上各部分的含义。

图1电动机铬牌

1、型号JO₂-62-4含义是：

第一段JO₂表示电动机的外壳为封闭式、转子为鼠笼式的异步电动机，下角2是设计顺序号。

第二段51，5表示5号机座，1表示1号定子铁芯长。

第三段数字4表示4个磁极。

2、电压三相380V，表示电动机的额定电压。

3、接法“△”，表示电动机定子绕组三角形接线法。

4、容量17KW，表示电动机的额定功率。

5、电流32.9A，表示电动机的额定电流。

6、绝缘等级“F” ，表示电动机绕组的绝缘等级。绝缘材料按其耐热程度可分为：A级、E级、B级、F级。其中A级允许温升最低，是60⁰C。 F允许温升最高，是85 ⁰C。

二、主要结构

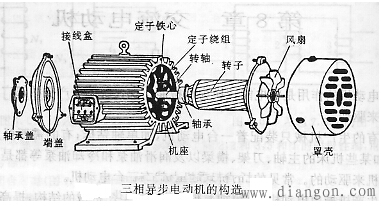

三相异步电动机分主要由定子(固定部分)和转子(旋转部分)两个基本部分组成。见下图

三相异步电动机的定子构成：由机座和装在机座内的圆筒形铁芯以及其中的三相定子绕组组成。见下图

三相异步电动机的转子铁心是圆柱状的，也是用硅钢片叠成，表面冲有槽，用来放置转子绕组。转子铁心装在转轴上，轴上加机械负载。

根据构造的不同可分为鼠笼式和绕线式两种。

这里以鼠笼式为例。

鼠笼式异步电动机若去掉转子铁心，嵌放在铁心槽中的转子绕组，就象一个“鼠笼”，它一般是用铜或铝铸成。

三、电动机的拆卸和装配

1. 拆卸步骤

1）切断电源， 拆开电动机与电源连接线，并对电源线作好绝缘处理。

2）做好线头、端盖等处标记。

3）皮带轮或联轴器的拆卸。

4）风罩、风扇的拆卸。

5）轴承盖、端盖的拆卸。

6）抽出或吊出转子。

7）轴承的拆卸、检查和清洗。

2、装配步骤

1）轴承润滑脂的填装与装配。

2）转子的装入。

3）轴承盖、端盖的装配。

4）风罩、风扇的拆卸。

5）风罩、风扇的装配。

6）皮带轮或联轴器的安装。
