三相异步电动机的单向运转控制

1、常用低压电器简介

（1）刀开关

作用：闸刀开关主要用作电源隔离开关，也可用来非频繁地接通和分断容量较小的低压配电线路。

使用：接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外事故发生。

符号：QS

（2）熔断器

作用：用于短路保护。

使用：熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。

种类：瓷插式、螺旋式、无填料密封管式、有填料密封管式

符号：FU

（3）按钮

作用：按钮是一种简单的手动电器，用来接通和断开控制电路。

注意：红色是急停按钮，绿色是起动按钮。

符号：SB

（4）交流接触器

作用：远距离地频繁地自动接通或断开大电流电路的电器。

组成：电磁机构、触点系统、灭弧装置。

原理：当线圈通电，产生磁场，对衔铁产生吸引，吸引力足够大把衔铁吸合，衔铁动

作，带动动触头动作，使常闭触头断开，常开触头闭合；当线圈失电，磁场消失，

对衔铁的吸引力消失，衔铁将在弹簧的作用复位，所有触头随之复位

触头数目：常开主触头（三个）----用来控制大电流的主电路的通断；

一对常闭辅助触头和一对常开辅助触头---用来控制小电流的控制电路的通断。

符号：KM

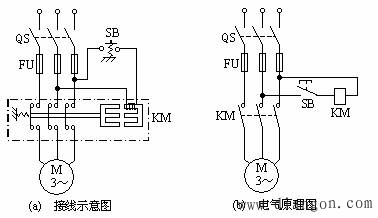

2、点动控制电路的动作过程和特点

工作过程：合上电源开关QS

按下SB→KM线圈得电→KM主触头闭合→电动机M通电起动；

松开SB→KM线圈失电→KM主触头复位→电动机M断电停转。

特点：按下按钮，电动机就得电运行；松开按钮，电动机就失电停转。

用途：用于机床主轴或工作台的调整；机床的试车检修等。

二、长动控制电路

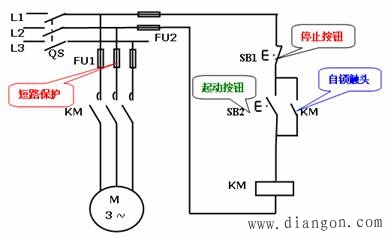

1、接触器自锁控制线路

自锁的实现：与起动按钮SB2并联的接触器辅助常开触头完成自锁功能。

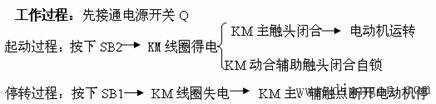

动作原理：按下SB2→KM线圈通电→KM主触头闭合、辅助常开闭合自锁→电动机

M连续运转；

2、热继电器

作用：过载保护

工作原理：发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。

符号：FR

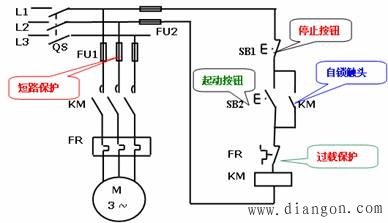

3、有过载保护的单向连续运转控制电路

4、电动机的保护
