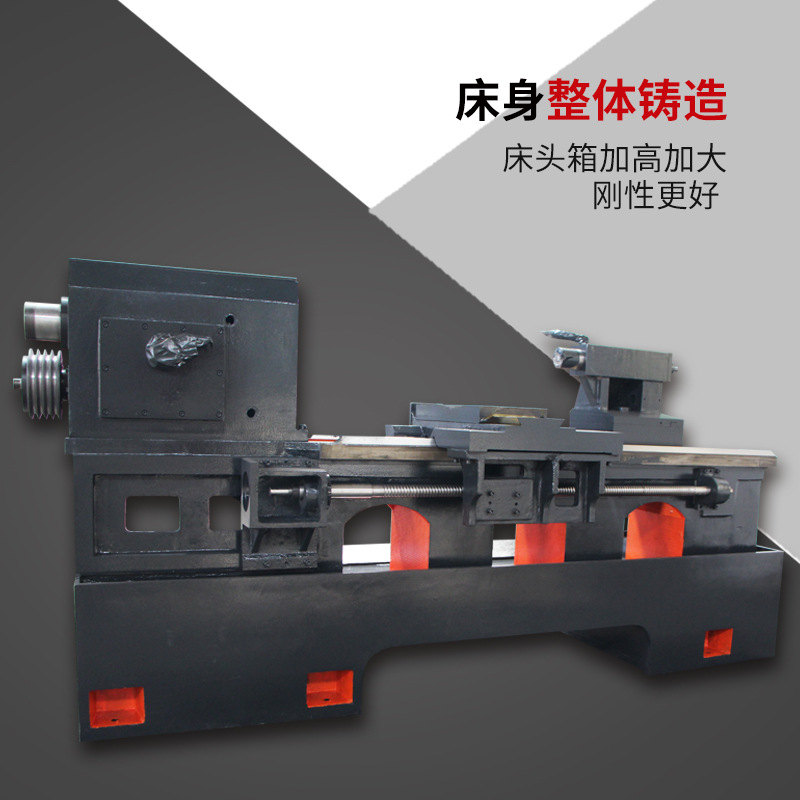

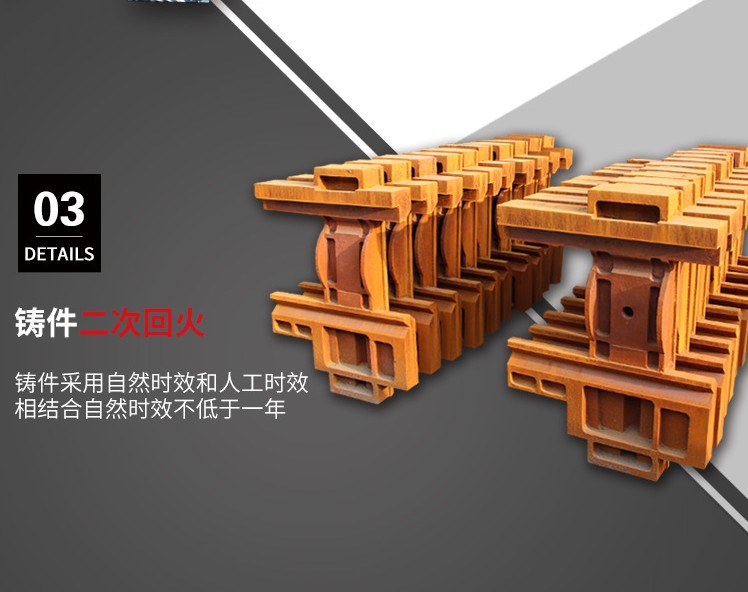

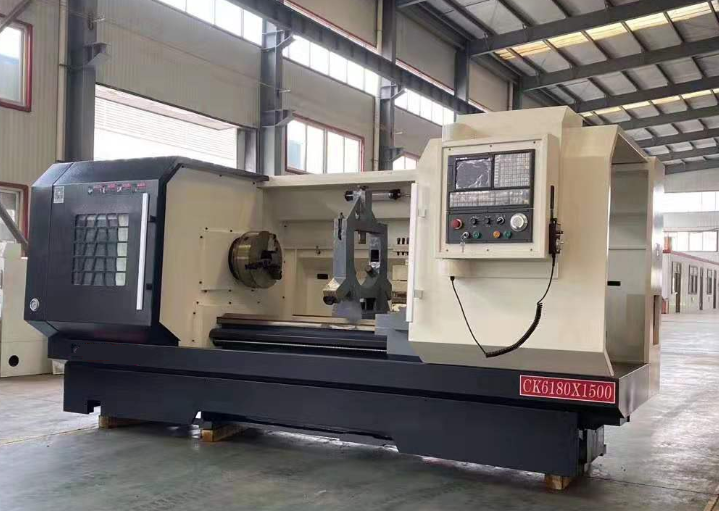

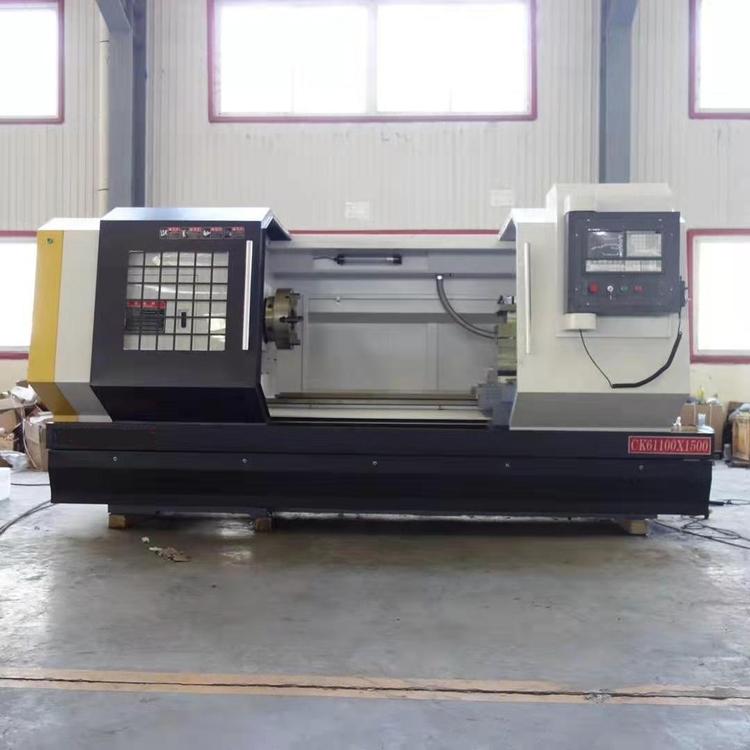

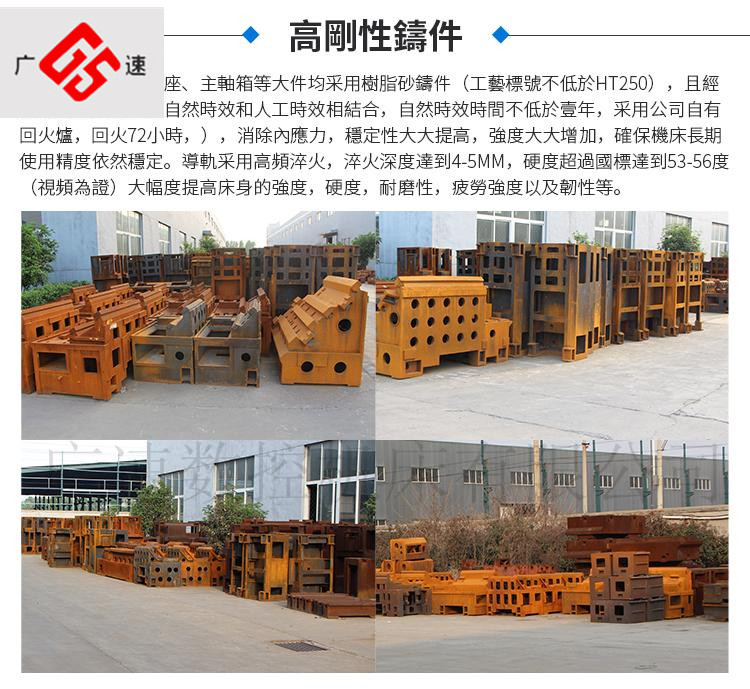

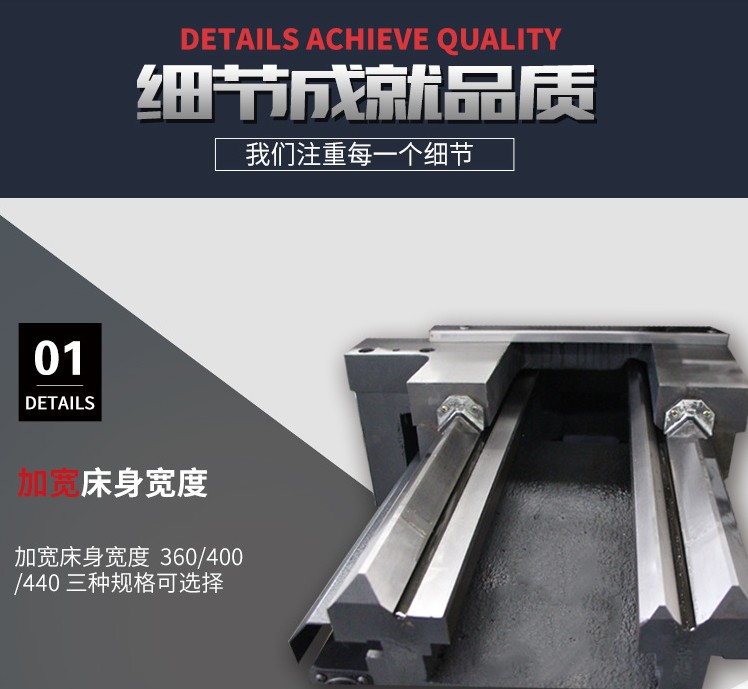

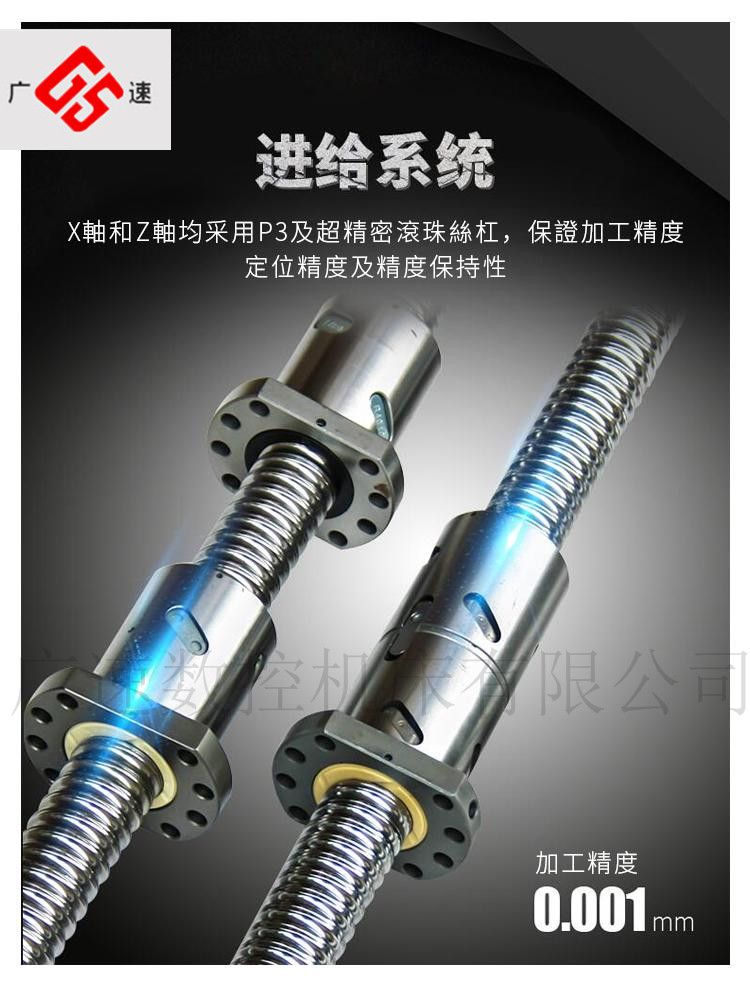

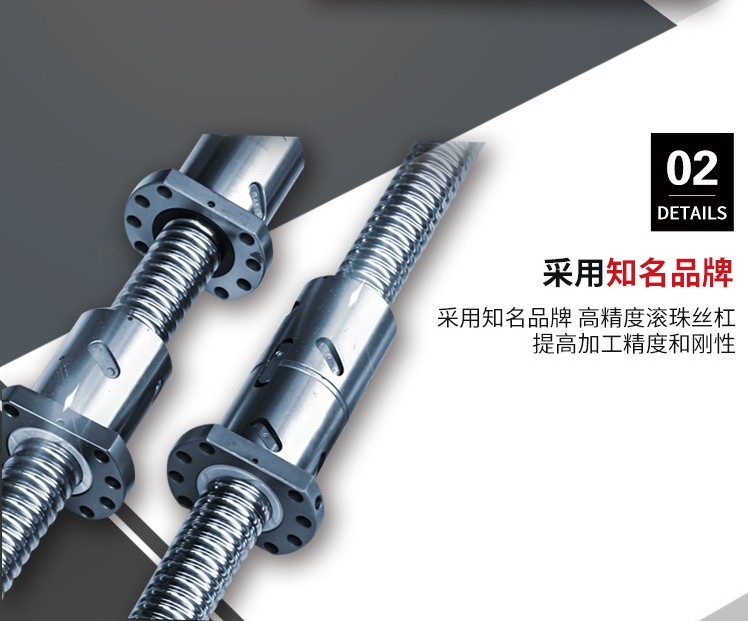

一、 机床主要结构特点： 1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。 2、 采用整体床身结构，机床的位置精度高，排屑流畅、适合高速高精加工。 3、 高速高精高刚性主轴，变频主轴电机。主轴在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高精性能的可靠。 4、 选用4工位立式电动刀架方式，换刀速度快，定位精度高。 5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。 6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
二、主要技术参数 参数 | 类别 | 型号 | 单位 | 参 数 | 加工能力 | 床身 大回转直径 | mm | Φ800 | 拖板 大回转直径 | mm | Ф450 | 大切削直径 | mm | Φ800 | 大加工长度 | mm | 1000-5000 | | | 有效加工长度 | mm | 850/1350/2850/3800/4800 | 行程 | X/Z轴 大行程 | mm | 450/1000-5000 | X/Z 轴 小位移单位 | mm | 0.001 | 主轴 | 主轴通孔直径 | mm | Ф105 | 主轴级数 | | 4挡无极变速 | 主轴极限转速 | rpm | 30-84/53-150/125-350/300-835 | 主电机功率（变频） | kW | 15KW | 变频器 | kW | 15 | X/Z轴 | N.m | 10/15 | X/Z轴快移速度 | m/min | 4/6 | 进给刀架 | 刀架型式 | | 4工位电动刀架 | 刀杆尺寸 | mm | 40*40 | 刀架重复定位精度 | mm | ≤0.004 | 尾座套筒直径 | mm | Φ75 | 尾座套筒行程 | mm | 200 | | | 尾座 锥孔 | | 莫氏6# | 机床净重 | kg | 4000/4500/5000/5500/6000/6500 | 机床外型尺寸（长×宽×高） | mm | 2800/3700/4200/5200/6200/7200*1820*1780 | 其他 | 电力需求（功率/电流) | kW/A | 20kW/30A | | | | | | | | |
三、主要配置清单 名称 | 规格型号 | 数量 | 品牌 | 产地 | 控制系统 | 980TB3 | 1套 | 广数 | 广州 | 主轴单元 | 自制 | 1套 | | 国产 | 丝杠轴承 | | | 哈尔滨 | 国产 | 电动刀架 | LD-6163 | 1套 | 宏达 | 国产 | 主轴电机 | 主电机（15 KW） | 1套 | 上海 | 国产 | 滚珠丝杠 | | 1套 | 启尖 | 国产 | 自动润滑装置 | | 1套 | | 国产 | 冷却泵 | 125W | 1套 | | 国产 | 变频器 | 15KW | 1套 | HY | 国产 |
