NEC协议红外遥控器

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外始终占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的最多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。

　　NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，最后一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图1所示。第一个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。

图1 NEC协议数据格式

　　这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。

　　引导码：9ms的载波 4.5ms的空闲。

　　比特值“0”：560us的载波 560us的空闲。

　　比特值“1”：560us的载波 1.68ms的空闲。

　　结合图1我们就能看明白了，最前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图2所示。

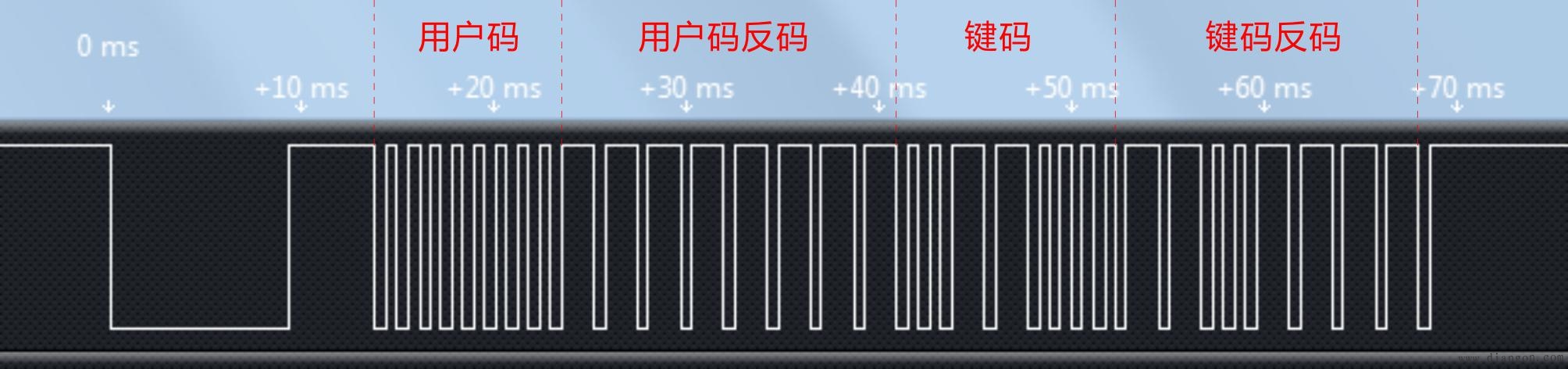

图2 红外遥控器按键编码

　　从图上可以看出，先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码第一个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，最后跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。

　　我们前边学习中断的时候，学到51单片机有外部中断0和外部中断1这两个外部中断。我们的红外接收引脚接到了P3.3引脚上，这个引脚的第二功能就是外部中断1。在寄存器TCON中的bit3和bit2这两位，是和外部中断1相关的两位。其中IE1是外部中断标志位，当外部中断发生后，这一位被自动置1，和定时器中断标志位TF相似，进入中断后会自动清零，也可以软件清零。bit2位是设置外部中断类型的，如果bit2位为0，那么只要P3.3为低电平就可以触发中断，如果bit2位为1，那么P3.3从高电平到低电平的下降沿发生才可以触发中断。此外，外部中断1使能位是EX1。那下面我们就把程序写出来，使用数码管把遥控器的用户码和键码显示出来。

　　Infrared.c文件主要是用来检测红外通信的，当发生外部中断后，进入外部中断，通过定时器1定时，首先对引导码判断，而后对数据码的每个位逐位获取高低电平的时间，从而得知每一位是0还是1，最终把数据码解出来。

/***********************infrared.c文件程序源代码*************************/

#include

sbit IR_INPUT = P3^3; //红外接收引脚

bit irflag = 0; //红外接收标志，收到一帧正确数据后置1

unsigned char ircode[4]; //红外代码接收缓冲区

void InitInfrared(void) //红外功能的初始化函数

{

TMOD
