简单电子报警器设计与制作方法图解

　　1、晶体三极管的作用

　　晶体三极管在电路中起放大电流的作用

　　2、电容的作用

　　电容在电路中起滤波的作用

　　3、基本原理

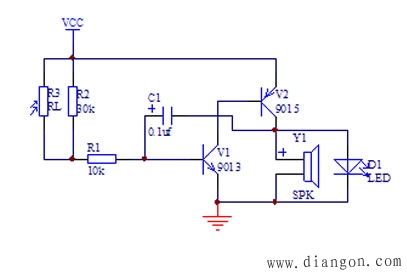

　　电流经9013三极管一次放大，再经9015三极管再次放大，经电容的滤波，最终到达喇叭。电路原理图如图1所示。

电路原理图

布线图

　　注：
1、R1取值范围10KΩ－100KΩ。
2、R2可用人体、光控、水控、电子琴鍵代替。
3、A、B处金属线断开报警。
4、电容取值范围0.1μF－0.5μF。

　　二、简单电子报警器设计与制作2

电路原理图

布线图

　　注：
1、按上图连接好。
2、改变Rｘ的大小即使基极电路的电流发生改变，使频率发生改变。
3、增大电容，有利于低音向第一个三极管的基极反馈，因此最终 输出频率变低。
4、R2处接光敏电阻，A、B处接电阻，光亮报警。R1处选择适当电阻，A、B处接光敏电阻，可光暗报警。
