杆塔的型式及分类

　　杆塔是架空线路中的主要组成元件，在第一章里我们曾对杆塔作用作过简单介绍，本节就杆塔的受力特点及其结构作进一步说明。

　　架空线路使用的杆塔按使用材料分类有钢筋混泥土电杆和铁塔；按受力特点和用途可分为直线杆塔、耐张杆塔、转角杆塔和终端杆塔等。
　　直线杆用于线路的直线段上，线路正常运行时有垂直荷载及水平荷载，能支持断线或其他顺线路方向的张力。在顺线路方向张力作用下，直线杆塔的悬垂绝缘子允许偏斜，杆塔也允许有一定的挠度。耐张杆塔除承受垂直荷载和水平荷载之外，还能承受更大顺线路方向的张力，如支持断线时的张力，或施工紧线时的张力，耐张杆塔使用耐张绝缘子串，在断线时能耐受断线张力，限制断线事故范围，起隔离事故的作用。
　　直线杆塔和耐张杆塔，一般均用于线路的直线段上，不兼转角，但在特殊情况下需要兼转角时，其转角角度不能过大，对直线杆不应超过3°，耐张杆塔不应超过5°，否则应按转角杆塔设计。转角杆塔用于线路转角处，其受力特点与耐张杆塔相同，但其水平荷载还包括角度合力，所以水平荷载值较大。
　　终端杆塔通常用于线路首未端，可以是耐张型的或是转角型的，其受力特点与耐张、转角杆塔相同，但在正常运行情况下需承受单侧顺线路张力。
　　1.常用钢筋混泥土杆的杆型
　　对于35－110KV线路，广泛使用带拉线的和不带拉线的上字型钢筋混泥土单杆，有的地区还采用A型钢筋混泥土电杆。常用的结构型式详见书中图示。
　　其中，带拉线的直线杆，一般采φ300mm等径钢筋混泥土杆段，杆的基础采用浅埋式。而不打拉线的直线单杆，一般采用梢径为φ190mm－φ230mm的拔梢钢筋混泥土电杆，电杆的基础采用深埋式。
　　由于不带拉线，电杆的基础采用深埋式，杆高的利用比拉线单杆较差，故档距较小。
　　除上字型单杆外，当导线截面较大时，可采用A型或门型双杆直线杆，线路常常需要通过山区、跨越铁路、电力线、公路等，往往需要更大的使用档距和更高高度的直线杆，因此，除了一般高度的直线杆外，还需要加高直线杆。图1，图2所示杆型为110KV线路常用的结构型式。
　　
　　　　　　　　　图1　110KV门型直线杆
　　
　　　　　　　图2　110KV耐张杆
　　2．常用的铁塔结构形式
　　铁塔结构多用于110~750kV送电线路上。从整体稳定受力特点上又可分为自立式铁塔和拉线铁塔，自立式铁塔是靠自身基础维持整体稳定性，而拉线铁塔主要式靠拉线维持整体稳定性。
　　铁塔结构的构件截面型式有：热扎等边角钢（用螺栓连接）、冷弯薄壁型钢，钢管（用法蓝盘及螺栓连接，适用于高塔，受力性能好）、格构柱截面（用于高度很高的跨越塔）。
　　对于自立式铁塔的结构型式有多种，常用的型式详见有关参考文献所示。
　　其中较常用的上字型塔，猫头铁塔如图3和图4所示，主要适用单回路，导线三角形布置，110kV电压等级线路的直线塔。
　　此外，还有酒杯型塔、三角直线型塔、干字型塔、鼓型铁塔等。
　　
　　　　　图3　上字型塔
　　

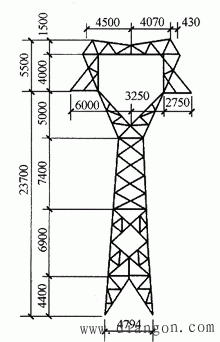

　　　　　图4　猫头铁塔
