Keil软件延时

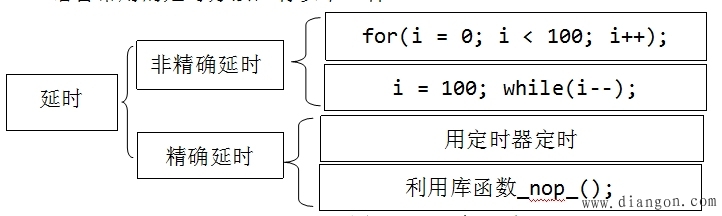

图1 C语言延时

　　图1是我们编程语言常用的4种延时方法，其中两种非精确延时，两种精确一些的延时。for语句和while语句都可以通过改变i的范围值来改变延时时间，但是C语言的时间都是不能通过程序看出来的。

　　精确延时有两个方法，一个方法是用定时器来延时，这个方法我们后边课程要详细介绍，定时器是单片机的一个重点。另外一个就是用库函数_nop_();，一个NOP的时间是一个机器周期的时间，这个后边也要介绍。

　　非精确延时，只是在我们做一些简单的比如小灯闪烁，流水灯等简单实验中使用，而实际做实际开发程序中其实这种非精确延时用的极少，这里我们只是做演示功能使用。

　　好了，介绍完了，我们就要实战了。上节课的LED小灯闪烁的程序，我们用的延时方式是for(i=0;i<30000;i );大家如果把这里的i改成100，下载进入单片机，会发现小灯一直亮，而不是闪烁状态，现在大家都把这个程序改一下，都改成100，然后下载观察一下现象再继续。

　　观察完了，毫无疑问，实际现象和我提到的理论是相符合的，这是为什么呢？这里介绍一个常识。我们人的肉眼对闪烁的光线有一个最低分辨能力，通常情况下当闪烁的频率高于50Hz时，我们看到的信号就是常亮的。即，延时的时间低于20ms的时候，我们的肉眼是分辨不出来小灯是在闪烁的，可能最多看到的是小灯亮暗稍微变化了一下。要想清楚的看到小灯闪烁，延时的值必须大一点，大到什么程度呢，不同的亮度的灯不完全一样，大家可以自己做实验。

　　那么如何观察延时有多长时间呢？大家鼠标点Keil的Project-->Options for Target ‘Target1’，或点Target1右侧图标，进入设置选项，如图2所示

图2 Options for Target

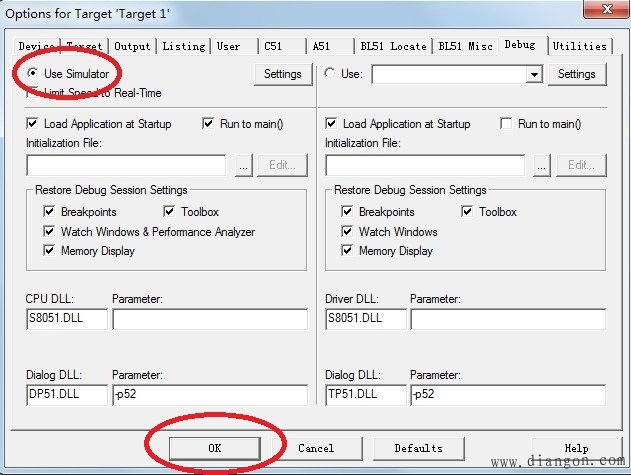

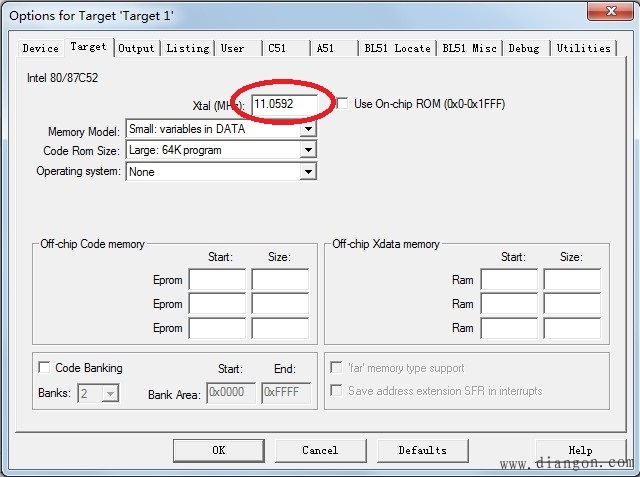

首先我们打开Target这个选项卡，找到里边的Xtal(MHz)这个位置，这是填写我们进行模拟时间的晶振选项，从我们原理图以及板子上都可以看到，我们单片机所配的晶振是11.0592MHz，所以这个地方我们要填上11.0592。然后找到Debug这个选项，选择左侧的Use Simulator，然后点击最下边的OK就可以了，如图3所示。

图3 Debug配置信息

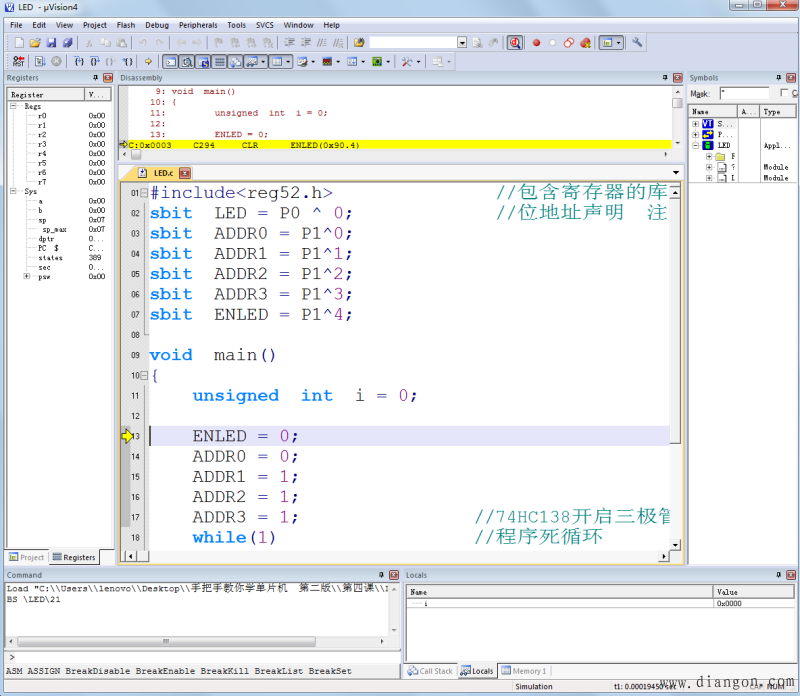

点击Debug菜单里的Start/Stop Debug Session，或者鼠标点做左侧的这个Debug图标，会进入一个新的页面，如图4所示。

图4 Debug窗口显示

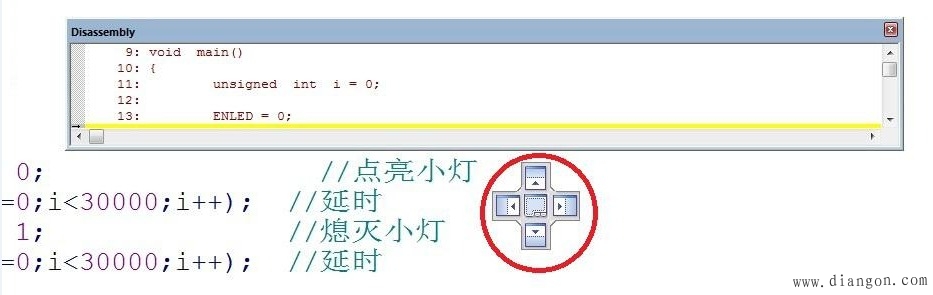

　　最左侧那一栏是单片机的一些寄存器和系统信息，最上边那一栏是Keil将C语言转换成汇编的代码，下边就是我们C语言的程序，还有各种窗口都可以打开，在view菜单可以打开或者关闭我们的各种窗口。这节课我们只关心我们需要的窗口，其他窗口用到再说。那么有时候我们觉得这种分布不是特别的好，所以我们想改变一下窗口分布怎么办呢？比如Disassembly(汇编)窗口，我们先用鼠标拖动它，然后中间会出现一个方向符号，再用鼠标点那个方向符号，他就给我们分布了，如图5所示。

图5 Keil窗口移动(一)

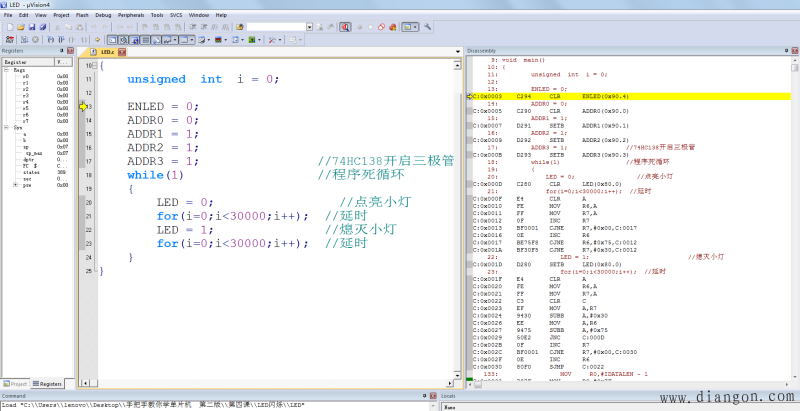

　　我们点击最右边的那个箭头，然后窗口变化成如6图所示。或者我们如果用不到汇编的程序，也可以直接关掉。

图6 所示 Keil窗口移动(二)

　　细心的同学会看到在C语言的程序里有个黄色的箭头，这个箭头代表的就是这个程序当前运行的位置，在这个Debug里边，我们可以看到我们的程序运行的过程。在左上角有这三个图标，第一个是复位，点击一下之后，程序就会跑到最开始的位置运行，第二个图标是全速运行图标，点击一下程序就会全速运行跑起来，第三个图标是停止图标，当程序全速运行跑起来后，我们可以通过点击第三个图标来让程序停止，观察程序运行到哪里了。点击一下复位后，我们会发现C语言程序左侧有的灰色或者绿色，有的地方还是保持原来的白色，我们可以在我们灰色的位置双击鼠标设置断点，就是比如程序一共20行，在第十行设置断点后，点全速运行，程序就会运行到第十行停止，方便我们观察运行到这个地方的情况。

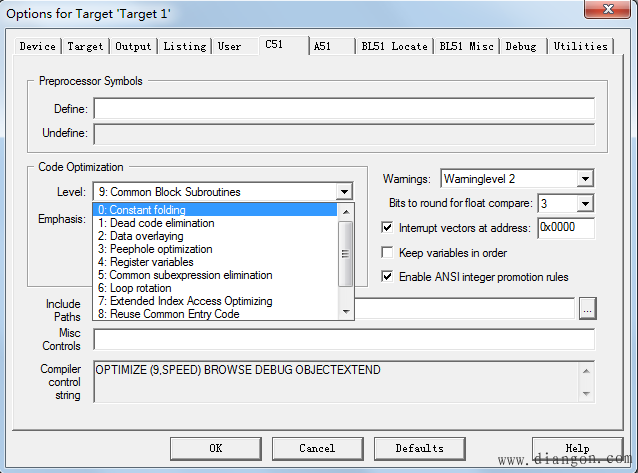

　　同学们会发现，有的位置可以设置断点，有的地方不可以设置断点，这是为什么呢？Keil软件本身具备优化我们程序的功能，如果大家想在所有的位置设置断点，可以把优化选项设置到0位置，就是程序不进行优化。如图7所示。

图7 优化选项设置

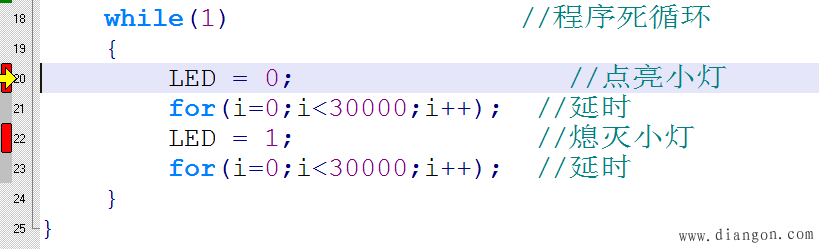

　　这节课我们重点是看看C语言代码的运行时间，在最左侧的register那个框内，有一个sec选项，这个选项就是单片机运行时间的统计选项，大家点一下复位按钮，会发现这个sec变成了0，然后我们在LED = 0; 这一句加一个断点，在LED = 1;这个位置加一个断点，我们点击全速运行按钮，会直接停留在LED = 0；我们会看到我们的时间变化成0.000197秒，如图8所示。

图8 断点设置

　　 我们再点一下全速运行，会发现sec变成了0.07530650秒，那么这样一个for循环的时间大概有75ms左右，我们也可以通过改变30000这个数字来改变这个间隔时间。当然了，大家要注意i的变量范围，你如果写成了大于65535的值以后，程序就会一直运行不下去了，因为i无论如何变化，都不会大于这个值，如果要大于这个值正常运行，必须改变i定义的类型了。后边如果我们要求看一段程序运行多长时间，都可以通过这种方式来看。
