在物理课外活动中 某同学制作了一个简单的多用电笔

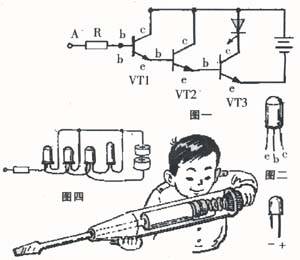

普通测电笔只能测验有无市电（220V），功能单一。本作品是一种多用电笔，其外形与普通测电笔相同，但它不仅能判断电器是否带电，而且能判别二极管、三极管的极性及好坏，判别电容器的好坏，测量电路通断，测量设备是否漏电，测感应电等，给我们的工作带来很多便利。多用电笔的电路见图一。
　　一、 制作材料
　　1． npn型小功率三极管3只，钮扣电池2只，100Ω电阻1只，发光二极管1只，普 通试电笔1支。
　　2．工具，电烙铁,镊子,斜口钳，万用表。
　　二、 制作方法
　　1． 识别元器件
　　（1） 三极管（图二）有3根管脚，分别是发射极（e）、基极（b）和集电极（c） 三极管有两种类型：npn型和npn型，它们作用相似但电流方向相反。
　　（2） 发光二极管（图三）只有2根管脚，分别为正极和负极。一般较长的是正极 另一根是负极。在电路中不能接反。
　　2． 将所有元件的引线剪短，刮掉氧化层，按照图四尽量紧凑地搭脚焊接起来。
　　3．参照图五，将焊接好的电路装入电笔，注意使电阻的A端要与电笔前端的金属部 接触，钮扣电池组的正极要通过弹簧与电笔尾展部的金属螺丝相连。
　　三、 学习使用
　　1． 感应法测电 手持电笔，用前端碰触市电线路的外皮（不是导线的金属部分），若发 光二极管亮，则说明接触的是相线（火线），否则是零线（地线）。若几条线测过都不亮，则说明没有电。
　　2． 判别二极管、三极管。一手持电笔触二极管的一极，加一手摸二极管的另一极。若 发光二极管亮，说明笔尖碰的是负极；若不亮，则笔尖碰的是正极。然后将两根引脚反过来再试一次。若两次测量都不亮，则说明二极管坏了。测三极管的方法与此类似，可把它看成两个连在一起的二极管。
　　3． 测线路通断和是否漏电在确定线路没有接通电源的前提下，一手持电笔碰触线路一 端，另一手捏住线另一端，发光二极管亮表示通，否则为不通。线路与市电连接，手持电笔，碰触电器外壳，发光二极管亮表示漏电。
