触发器的电路结构和逻辑功能的关系

一、逻辑功能指触发器的次态和现态及输入信号之间在稳态下的逻辑关系，
可用特性表、特性方程或状态转换图表示。
分类：RS触发器、JK触发器、D触发器、T触发器、T/触发器等。
二、电路结构形式不同，动作特点不同。
分类：基本TS触发器、同步RS触发器、主从触发器、边沿触发器等。
三、同一逻辑功能的触发器可用不同的电路结构实现；
同一电路结构形式可作成不同逻辑功能的触发器。
即：逻辑功能与电路结构无固定对应关系。
四、逻辑功能相同而电路结构不同，则是在状态翻转时动作特点不同。
五、JK触发器包含了RS触发器和T触发器的所有逻辑功能。
目前生产的时钟控制触发器定型产品只有JK触发器和D触发器两大类。
JK触发器中
1、令J=S，K=R且J、K不同时为1，约束条件SR=0，构成RS触发器。
2、令J=K=T，则为T触发器。

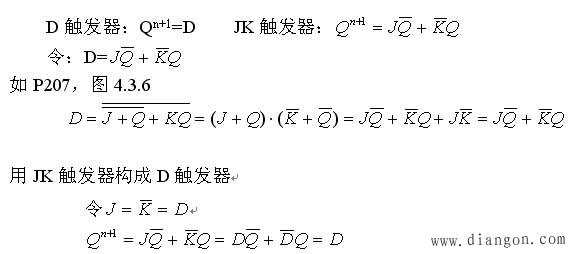

用D触发器构成JK触发器
