三相双层绕组有叠绕组

表1 三相槽号（线圈）分配表（Z＝36，p＝2）

　　上述分相的特点是把每极下的电枢表面分为三等分，每相占一等分，故称每一等分为一相带。这里因每一相带宽度相当于60°电角度，为60°相带。

　　除上述分相方法外，也可选1、2、3、4、5、6和19、20、21、22、23、24等12个槽作为A相，7、8、9、10、11、12和25、26、27、28、29、30作为B相，以及13、14、15、16、17、18和31、32、33、34、35、36作为C相，而得到一个三相对称的120°相带，但其合成电动势要比60°相带小，故除了单绕组变极电机外，一般都用60°相带的绕组。

　　同理，每一相带可取30°电角度。这时每对极下有12个相带，可以接成十二组，也可以接成六组，即把12个相带接成两个星形连接的三相绕组，两个星形之间彼此位移30°电角度。这种六相30°相带绕组称为六相双Y移30°绕组。一般用于超巨型汽轮发电机和带整流负载的同步发电机上。

　　（3）绘制绕组展开图　绘绕组展开图就是根据星形图上分相的结果，把属于各相的导体按一定的规律连接起来，组成三相绕组。绘制展开图时，把电枢从齿中心沿轴向剖开，展开一平面，磁极在上面，如图所示。编号的原则是线圈和线圈的上层边所在的槽编为同一号码。绘图时，上层边用实线表示，下层边用虚线表示。其次把展开图上的槽分为2p等分，根据右手定则，标出各槽内导体电动势的方向。然后，选择线圈节距，以y₁表示。电机极距为槽，选用短距绕组，取y₁＝7槽，则第一槽的上层导体与第八槽的下层导体连接起来构成第一个线圈，依次类推，可以构成第二个线圈、第三个线圈……。（图）。在双层绕组中，因为每槽放两个线圈边，而一个线圈有两个线圈边，所以线圈数等于槽数。在本例题中，Z＝36，故有36个线圈。这时图所示的36根矢量可以认为是36个线圈的电动势矢量。

　　以A相为例，根据图中A相所属的线圈矢量，把上层边的第一个极下的1、2、3三个线圈串联起来，（线圈1的尾与线圈2的头接在一起，余类推）构成一个线圈组。类似地，把在其他极下属于A相的10、11、12；19、20、21；28、29、30等线圈分别串联起来构成另外三个线圈组。这样，A相共有四个线圈组，如图所示。

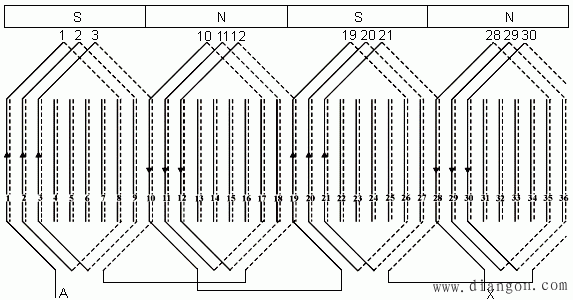

图 三相双层绕组的展开图（A相）

　　从图4．7可见，每个线圈组的合成电动势大小相等，相位相同或相反，故每个线圈组可以独立成为一条支路。这样，对每极每相整数槽双层叠绕组，如果电机有2P个磁极，每相便有2P个线圈组，2P个线圈组可并可串，每相最大并联支路数等于电机的极数，即

　　各线圈组是串联还并联，视所选并联支路数而定。本例要求并联支路数为1，则4个线圈组应该串联成一条支路。串联时应注意线圈电动势的极性，由于不同磁极下的线圈组电动势方向相反，为了使整个绕组的电动势相加，线圈组串联时应采用“尾接尾，头接头”的规律。这样就连成了A相绕组，如图所示。这时A相所包括的4个线圈组的串联次序如图（a）所示。若要求并联支路数为2，则线圈组的串并如图（b）所示。

　　a）并联支路数为1　　　　　　　　　　　　b）并联支路数为2

图 线圈组的串并连接

　　同理，根据槽电动势星形图上划分的B相和C相所属线圈矢量，按同样规律连接起来，便构成B相和C相绕组。

　　叠绕组的优点是短距时能节省端部用铜和便于得到较多的并联支路。缺点是线圈组之间的连接线较长，在多极电机中这些连接线用铜量很大。叠绕组的线圈一般为多匝线圈，主要用在10kW以上的中、小型同步电机和感应电机以及大型同步电机的定子绕组中。
