组合逻辑电路的基本分析方法

由给定组合电路的逻辑图出发， 分析其逻辑功能所发遵遁的基本步骤， 称之为组合电路的分析方法。 一般情况下， 在得到组合电路的填表值表（真值表是组合电路逻辑功能最基本的描述方法）后， 还需要做简单文字说明， 指出其功能特点。

一， 分析方法

（一）根据给定的逻辑图写出输出函数的逻辑表达式；

（二）进行化简， 求出输出函数的最简与或表达式；

（三）列出输出函数的真值表；

（四）说明给定电路的基本功能

在许多情况下， 分析的目的或者是为了确定输入变量不同取值时功能是否满足要求；或者是为了变换电路的结构形式，便如将与或结构变换成与非-与非结构等；或者是为了得到输出函数的标准与或表达式，以便用中，大规模集成路实现之；或者是为了在分析包括电路的系统时，利用其功能的逻辑描述。

二， 分析举例

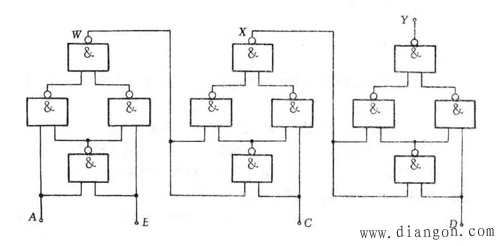

[例1]试分析图1所示电路的逻辑功能， 图中输入信号A,B,C,D是一级4位二进制代码。

（解）1. 写输出函数Y的逻辑表达式并进行化简

3．功能说明


由表1所表示真值表可以明显看出， 图1所示逻辑图是一检奇电路，即当输入4位二进制代码A,B,C,D的取值中， 1的个数为奇数时输出Y为1，反之，为偶数时输出Y为0。
