偏置电路的作用

偏置电路的作用是向各放大级提供合适的偏置电流，确定各级静态工作点。各个放大级对偏置电流的要求各不相同。对于输入级，通常要求提供一个比较小（一般为微安级）的偏置电流，而且应该非常稳定，以便提高集成运放的输入电阻，降低输入偏置电流、输入失调电流及其温漂等等。

在集成运放中，常用的偏置电路有以下几种：

镜像电流源也称为电流镜（Current Mirror），在集成运放中应用十分广泛，它的电路如下图所示。

电源VCC通过电阻R和VT1，产生一个基准电流IREF，由图可得

　　　

然后在VT2的集电极得到相应的IC2，作为提供给某个放大级的偏置电流。由于UBE1＝UBE2，而VT1和VT2是做在同一硅片上两个相邻的三极管，它们的工艺、结构和参数都比较一致，因此可以认为
　　　
　　　
(2)

由于输出恒流IC2和基准电流IREF相等，它们之间如同是镜像的关系，所以这种恒流源电路称为镜像电流源。

镜像电流源的优点是结构简单，而且具有一定的温度补偿作用。

二、比例电流源

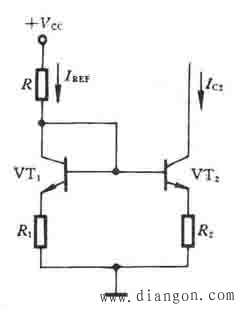

在镜像电流源的基础上，在VT1、VT2的发射极分别入两个电阻R1和R2，即可组成比例电流源，如下图所示。

由于VT1、VT2是做在同一硅片上的两个相邻的三极管，因此可以认为UBE1≈IE2R2，则

IE1R1≈IE2R2

如果两管的基极电流可以忽略，由上式可得

(3)

可见两个三极管的集电极电流之比近似与发射极电阻的阻值成反比，故称为比例电流源。

以上两种电流源的共同缺点是，当直流电源VCC变化时，输出电流IC2几乎按同样的规律活动，因此不适用于直流电源在大范围内变化的集成运放。此外，若输入级要求微安级的偏置电流，则所有电阻将达兆欧级，在集成电路中无法实现。
