标准单元法

标准单元法又称为单元库法，是一种宏单元设计法，它更 依赖于 CAD 技术．标准单元定制法就是把宏单元存储在计 算机中，将其互连以形成一种定制电路．正如把类似的宏 单元排列并互连来定制门阵列电路一样．

两者之间的区别是，在标准单元法中，晶片不预制，每个 宏单元的全部掩膜板设计被存储在计算机里，可能有十几 层掩膜；而对于门阵列宏单元，一般压缩为一种掩膜层， 用于宏单元间的互连．例如，对于前面所讨论的两层金属 布线的门阵列，只有一层用来实现晶体管之间的互连，以 形成宏单元．在进行某一特定的系统设计时，设计师首先 完成系统结构设计，然后从单元库中选取合适的单元，将 其按行排列．行与行之间留有足够的空隙用作单元之间的 布线通道．

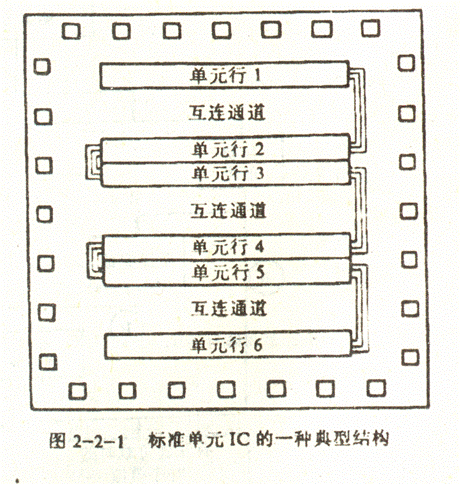

下图为一种典型的标准单元布线图方案．单元行之间的连接从其 侧边自上而下地实现，并穿越布线通道。这种标准单元 IC 的结构 适合于采用现有的布局和走线算法使布线工作更容易进行

标准单元布线法所用的算法和印制板设计时采用的传统自动布线 算法大同小异．因此，标准单元法真正体现了 CAD 自动布局和布 线的风格，从而广泛并成功地用于定制 VLSI 电路的研制．

标准单元法所采用的技术主要是 CMOS 工艺．因为 CMOS 具有集 成度高，低功耗和接近理想化的门传输特性等优点。优良的门传 输特性保证了器件的强抗干扰能力和优越的输入 / 输出特性．

标准单元法的优点之一是在一个管芯上可放置比门阵列法多 20%-30% 的额外功能，从而使得系统的外部连接尽可能减少。 一般在 I/O 缓冲器上功耗很大，减少外部连接可显著降低功耗； 同时，与 I/O 相关的电容也减少，使芯片速度提高。常用于象微 处理器或存储器这类要求布局面积最小的器件。
