放大电路的三种组态

根据放大电路输入、输出端的不同，放大电路有三种组态，即共射、共集和共基组态。

共射组态：基极为输入端，集电极为输出端，发射极为公共端。

共集组态：基极为输入端，发射集电极为输出端，集电极为公共端。

共基组态：发射极为输入端，集电极为输出端，基极为公共端。

前面介绍的放大电路都是共射组态。

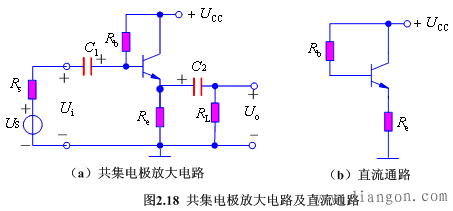

1、共c极放大电路

1．静态分析

I BQ = U CC − U BEQ R b (1 β) R e

I EQ =(1 β) I BQ

U CEQ = U CC − I EQ R e

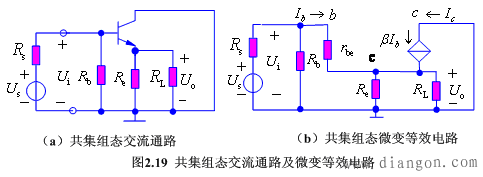

2．动态分析

A u = U o U i = (1 β)( R e // R L ) r be (1 β)( R e // R L ) ≈1

u o 与 u i   同相，且uo≈ui，即输出跟随输入——射极跟随器。

r i = R b //[ r be (1 β)( R e // R L )]

r o = R e // r be 1 β

当考虑信号电源内阻 R s 时， r o = R e // r be ( R s //Rb) 1 β

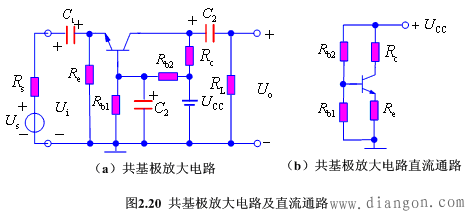

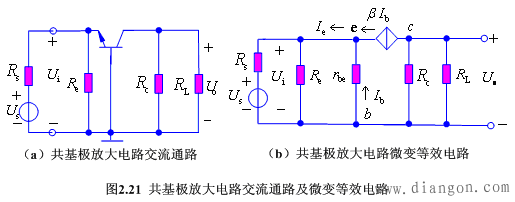

2、共b极放大电路

1．静态分析

U BQ ≈ R b1 R b1 R b2 U CC

I EQ = U BQ − U BEQ R e

U CEQ ≈ U CC − I CQ ( R c R e )

I BQ = I EQ 1 β

2．动态分析

A u = U o U i = β I b R ′ L I b r be = βI R ′ L r be —— u o 与 u i   同相

r i = R e // r be 1 β

r o = R c

3、三种基本放大器的比较

（设 β =50， r be =1.1k Ω , R c = 3 k Ω , R e = 3 k Ω , R s = 3 k Ω , R L = ∞ ）
