电气二次回路图的阅读方法

图纸是工程的语言。二次回路图是用来详细表示二次设备及其连接的原理性电路图。它的用途是详细理解二次电路和设备的作用原理；为测试和寻找故障提供信息；用作编制二次接线图的依据，是发电厂及变电站的重要技术资料。
为了便于利用和管理，按用途和绘制方法的不同一般分为:
原理图、布置图、安装图和解释性图四类。
原理图是二次接线的原始图纸，用以表达构成和相互动作顺序和工作原理。
解释性图是除了原理图、布置图和安装图以外，根据实际需要绘制的图。

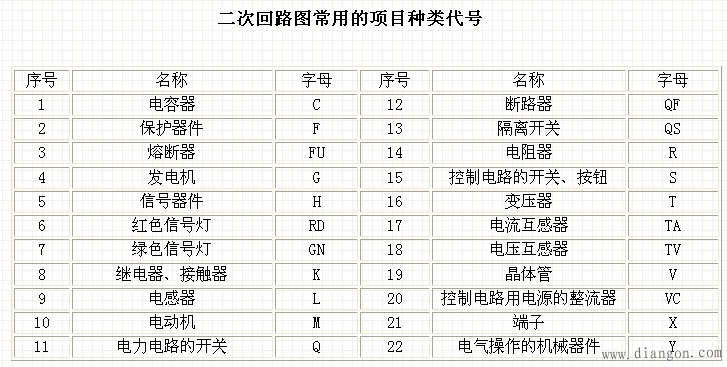

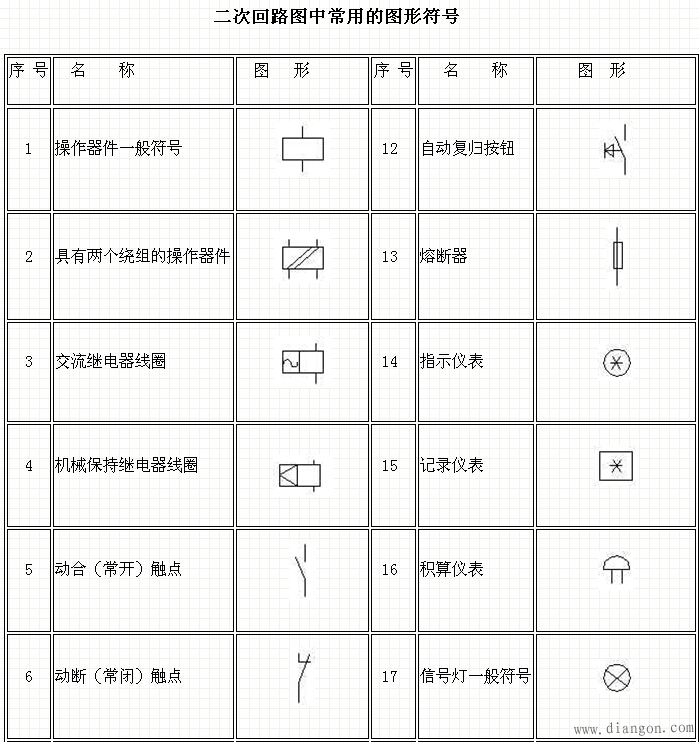

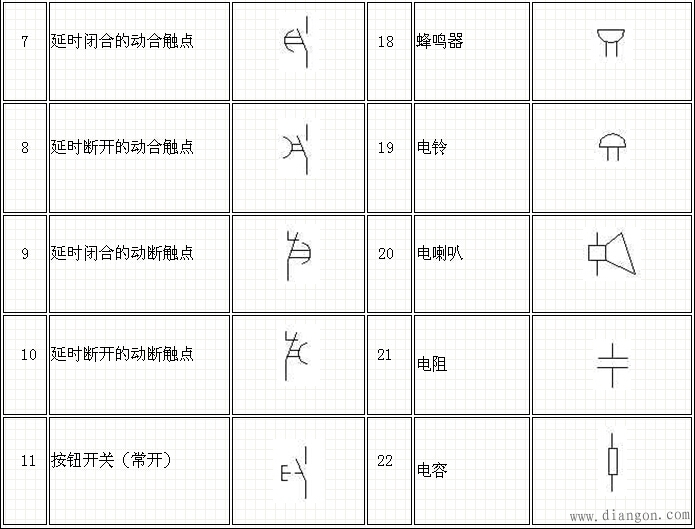

二次回路图中的元件和设备，都应用国家统一规定的图形符号表示。需要时可用简化外形来表示，元件和设备的布置可不符合实际位置。图形符号的旁边应标注项目代号，一般标注项目种类代号。为了区别同类的不同设备，可在字母后加数字，如K1、K2等。为了区别同一设备同类的不同部件，如一个继电器有几对触点，第一对触点可用K1.1表示,第二对触点可用K1.2表示。

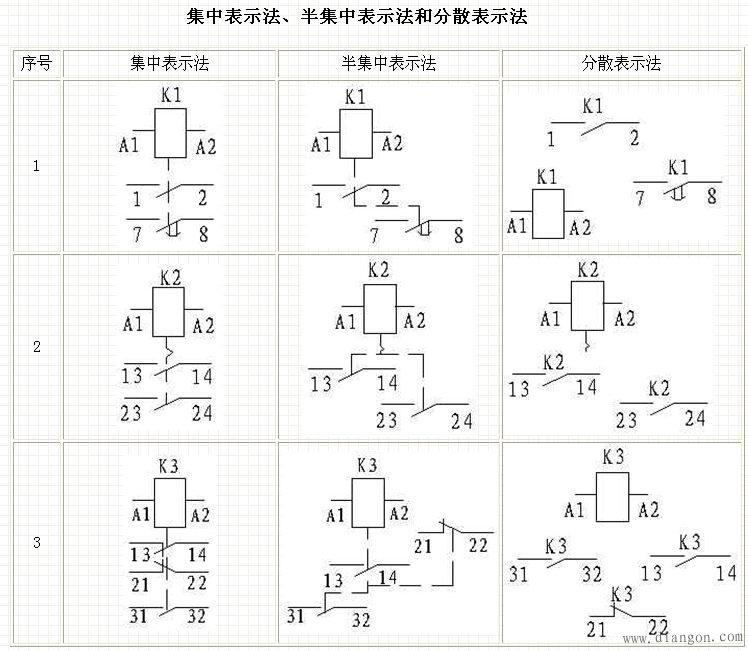

对于在驱动部分和被驱动部分之间采用机械连接的元件和设备，如继电器的线圈和触点，在二次电路图中有集中表示法、半集中表示法和分散表示法三种表示。

阅读二次回路图应遵循“从左往右看，自上往下看”的原则，阅读展开式原理图时应“先看交流回路，后看直流部分以及分、合闸回路等”。
