鼠笼式异步电动机降压启动

• 若电源供电变压器的容量不够大时，就采取降压启动。由于转矩是按照电压平方的规率而下降的，所以这种方法适合于对转矩要求不高的场合。

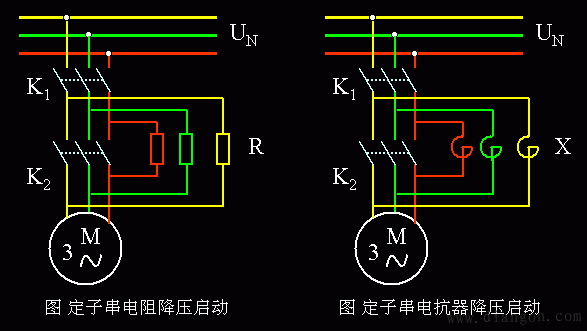

一.定子绕组串电阻或者电抗器启动

• 在定子绕组的电路中串入一个三相电阻器或者电抗器来产生一定的电压降，使得达到降低启动电流的目的。

• 串电阻器启动时，要消耗较大的功率；串电抗器启动时，当K₂短接启动电抗器时还会产生较大的短路电流，所以串电抗器适合于启动转矩要求不大且启动不频繁的场合。

• U_st =U_N/k； I_st^'/I_st=1/k；

• T_st^'/T_st= 1/k²

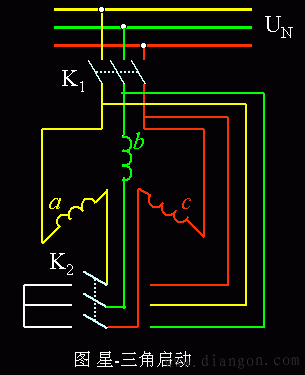

二.星-三角（Y/D）启动

• 适合于正常运行时为D接法的电动机。

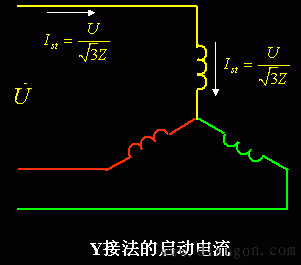

k=U_N/U_st=sqrt(3)； I_st^'/I_st=1/3； T_st^'/T_st=1/3

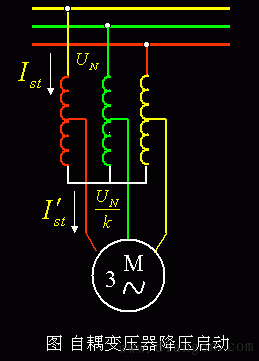

三.应用自耦变压器(启动补偿器)启动

• U_st =U_N/k_a； I_st^'/I_st=1/k_a²； T_st^'/T_st=1/k_a²

• QJ2型自耦变压器有不同的降压抽头，

• 1/k = 0.73, 0.64, 0.55 以备选择。
