热继电器的结构与工作原理和符号
时间：2023-03-13作者：佚名
|

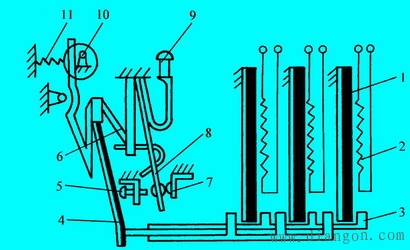

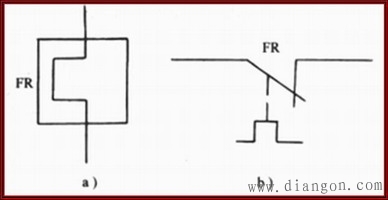

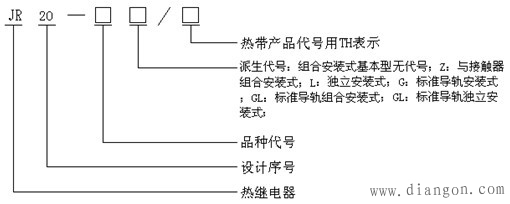

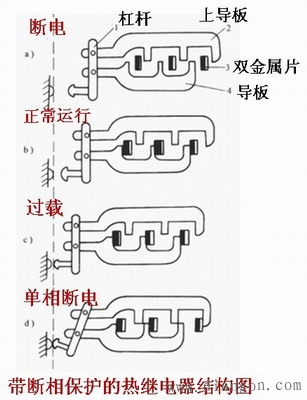

热继电器一般用于三相异步电动机的长期过载保护。 1、热继电器的结构与工作原理  图1 热继电器的结构与工作原理： 1-主双金属片；2-电阻丝；3-导板；4--补偿双金属片；5-螺钉； 6-推杆；7-静触头；8-动触头；9-复位按钮；10-调节凸轮；11-弹簧 2、断相保护热继电器  图2 带断相保护的热继电器结构图 3、热继电器的图形及文字  图3 热继电器图形及文字符号 a) 发热元件 b) 常闭触点  图4 JR20系列型号含义 |
