电动机定子绕组首末端的判别

时间：2023-03-13作者：佚名

当三相电动机的三相定于绕组引出线的标记遗失或首末端不明时，可采用小灯泡和电池、万用表和电池及利用转子剩磁和万用表来判别。

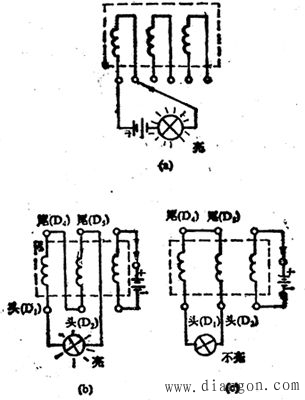

（1）当用小灯泡和电池来判别时，其接线方法如图22所示。先判断同一根绕组的两线端。用两节干电池和一小灯泡（电珠）串联，一头接于定子绕组引出的任意一根线端上，然后将另一头分别与其它五根线端接触。如果接触到某一根引出线端灯泡亮了，则表明与电池和灯泡相连的两相绕组是属于同一相的，如图22（a）所示。依法再—一找出另外两相绕组的两根同相线端，并做好标记。然后把任意两相绕组与小灯泡三者串联成一回路，将第三相绕组的一端串联一电池，另一线端与电池的另一极碰触一下。如果灯泡亮了，根据变压器原理可知，串联两相绕组的瞬间感应电势是相加的。所以使灯泡发亮，表明两相绕组是头尾串联，即与灯泡相连的两根线端，一根是第一相的首端D₁，另一根线端是第二相的末端D₅，如图22（b）所示。如果灯泡不亮，则说明两相串联绕组所产生的瞬间感应电势是相减的（大小相等、方向相反），使总感应电动势等于零，所以灯泡不发亮。这表明与灯泡相连的两根线端都分别是两相绕组的首端D₁和D₂（或者认为都是末端D₄和D₅也可以），并做好首末端的标记，如图22（C）所示。再把已判知首末端的一相绕组与第三相绕组串联，再照上述方法判别，即可判断出第三相绕组的首末端。最后都做上D₁～D₆的首末端标记。

上述方法中，要注意灯泡的额定电压与电池电压要配合得当，否则会因电流太小，使灯泡该亮而不亮，造成判断错误。所以，应把两相串联绕组的线端对调一下，再测试一次，若

两次灯泡都不亮，说明感应电流太小，应增加电池节数（即增大电压）或换一只额定电压更小的灯泡。利用这一方法的原理，也可用220伏的交流电源和白炽灯泡来代替电池和小电珠。但是为了防止过高的感应电势烧坏灯泡和绕组，应将灯泡与电源对调串入绕组中，即原单相绕组串联电池处接入白炽灯泡，原两相绕组串联电珠处换接入交流电源，判别方法一样。图22（a）换用交流电220伏时，接通绕组线圈的时间要尽量短。以免线圈过热。

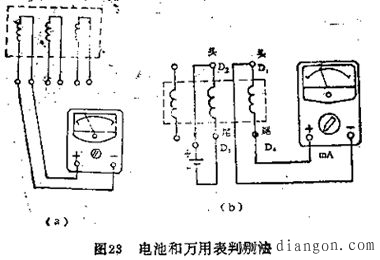

（2）用万用电表和电池来判别时，其接线方法如图23所示。

先用万用电表电阻挡，测出各相绕组的两根线端，电阻值最小的两线端为一相绕组，如图23（a）所示。然后把万用表选择开关扳到测直流电流档（也可以用直流电压档），量程用小些，这样指针偏转明显。将任意一相绕组的两个线端光标上首端（D₁）和末端（D₄）的标记，并接到万用表上，且指定首端D₁接表的“－”端，末端D₄；接表的“＋”端。再将另一相绕组的一个线端接电池的负极。另一个线端去碰触电池的正极，同时注意观察表针的瞬时偏转方向。如果表针正转（向右转），则与电池正极触碰的那根线端为首端（标上D₂），与电池负极相接的根线端为末端（标上D₅）如果表针瞬间反转（向左转），则该绕组的首末端与上述判别相反，如图23(b)所示。

万用电表与绕组的接线不动，用上述同样方法判别第三相绕组的首末端。需要注意的是观察电池接通那一瞬间的表针偏转方向，而不是电池断开绕组那一瞬间的表针变化。

（3）利用转子剩磁和万用电表来判别接线如图24所示。

先用万用电表电阻档，测出各相绕组的两个线端，方法如前述（图23（a））。然后将三相绕组并联在一起，用万用表的毫安档或低电压档测量并联绕组两端的电流或电压，同时转动转子一下，如果表针不动，则表明是三个首端（D₁、D₂、D₃）并在一起，三个末端（D₄、D₅、D₆）并在一起，如图24（a）所示。如果表针摆动，则表示不是首端相并和末端相并，如图24（b）所示。此时要一相一相地将每相绕组调一个头，观察表针是否摆动，直至表针不动，出现图24（a）的接法为止，便可做好绕组首末端标记。
