74HC138三八译码器的应用

　　在我们设计单片机电路的时候，单片机的IO口数量是有限的，有时并满足不了我们的设计需求，比如我们的STC89C52RC一共是32个IO口，但是我们为了控制更多的器件，就要使用一些外围的数字芯片，这种数字芯片由简单的输入逻辑来控制输出逻辑，比如74HC138这个三八译码器，图1是74HC138在我们原理图上的一个应用。

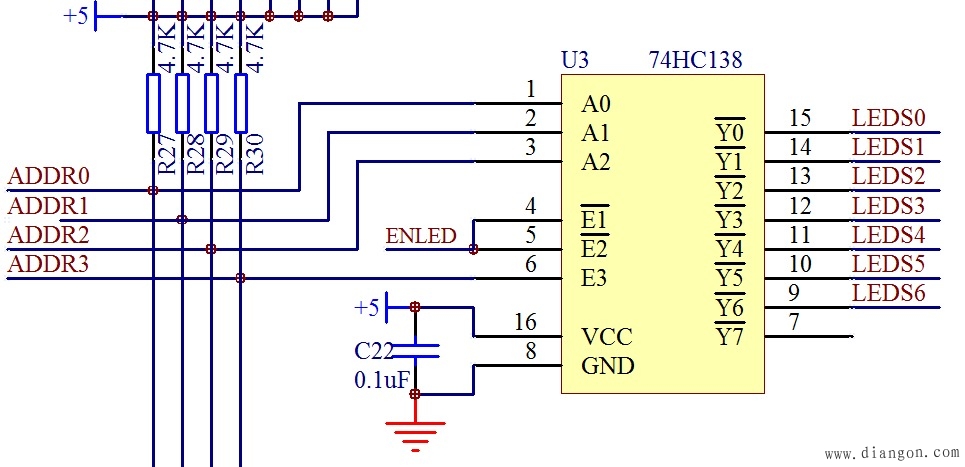

图1 74HC138应用原理图

　　从这个名字来分析，三八译码器，就是把3种输入状态翻译成8种输出状态。从图1所看出来的，74HC138一共有1~6一共是6个输入引脚，但是其中4、5、6这三个引脚是使能引脚。使能引脚和我们前边讲74HC245的OE引脚是一样的，这三个引脚如果不符合规定的输入要求，Y0到Y7不管你输入的1、2、3引脚是什么电平状态，总是高电平。所以我们要想这个74HC138正常工作，ENLED那个输入位置必须输入低电平，ADDR3位置必须输入高电平，这两个位置都是使能控制端口。不知道大家是否记得我们第二课的程序有这么两句ENLED = 0；ADDR3 = 1；就是控制使这个74HC138使能的。

　　这类逻辑芯片，大多都是有使能引脚的，使能符合要求了，那下面就要研究逻辑控制了。对于数字器件的引脚，如果一个引脚输入的时候，有0和1两种状态；对于两个引脚输入的时候，就会有00,01,10,11这四种状态了，那么对于3个输入的时候，就会出现8种状态了，大家可以看下边的这个真值表——图，其中输入是A2，A1，A0的顺序，输出是从Y0，Y1....Y7的顺序。

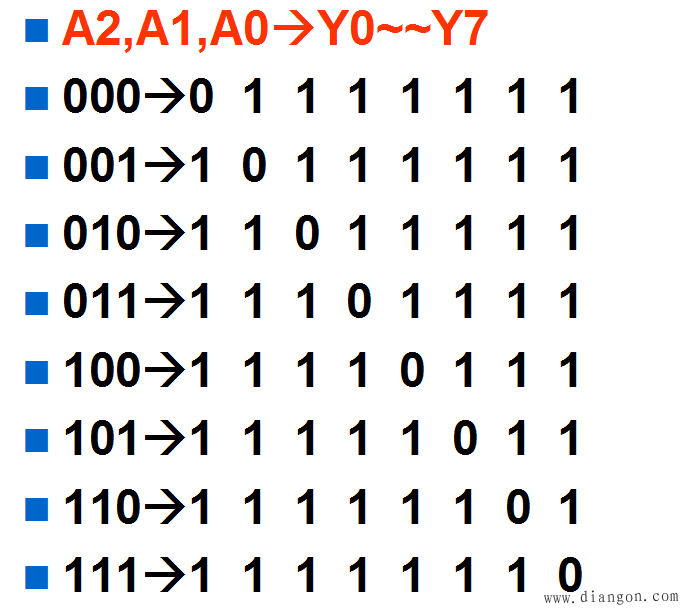

图2 74HC148真值表

　　从图2可以看出，任一输入状态下，只有一个输出引脚是低电平，其他的引脚都是高电平。我们清楚的知道，8个LED小灯的总开关三极管Q16基极的控制端是LEDS6，也就是Y6输出一个低电平的时候，可以开通三极管Q16，从右侧的希望输出的结果，我们可以推导出我们的A2，A1，A0的输入状态应该是110，那我们再来看下原理图3。

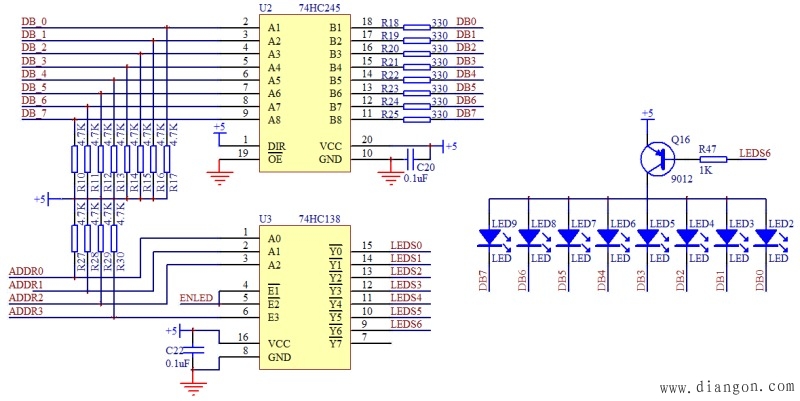

图3 点亮LED小灯整体示意图

　　那么我们在整体捋一遍点亮LED小灯的过程，首先看74HC138，我们要让LEDS6为低电平才能导通三极管Q16，所以ENLED = 0;ADDR3 = 1;保证74HC138使能。然后ADDR2 = 1; ADDR1 = 1; ADDR0 = 0;这样保证了三极管Q16这个开关开通，5V电源加到LED上。

　　而74HC245左侧是通过P0口控制，我们让P0.0引脚等于0，就是DB_0等于0，而右侧DB0等于DB_0的状态，也是0，那么这样在这一排共8个LED小灯当中，只有最右侧的小灯和5V之间有压差，有压差就会有电流通过，有电流通过我们的LED2就会发光。

　　74HC245左侧我们可以看出来，是直接接到P0口上的，而74HC138的ADDR0 ~ ADDR3接在何处呢？

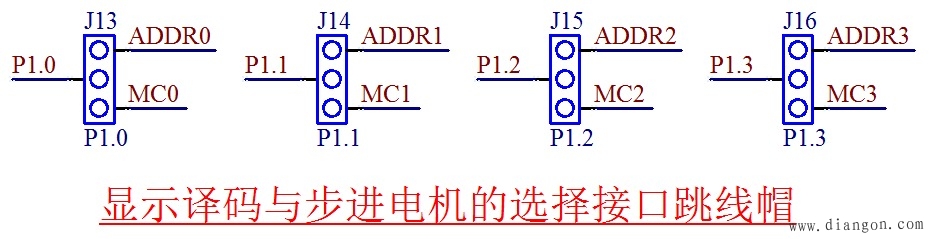

图4 跳线帽接口部分

　　跳线帽是大家以后要常用的一个器件，他的作用就是起到导线的作用，我们可以通过跳线帽来实现连接线的切换。

图5 跳线实物图

　　大家看，跳线帽本身可以占2个针的位置，现在是把右侧和中间的针插到了一起，这样实现的就是图4中的P1.0和ADDR0连接到一起，P1.1和ADDR1接一起，P1.2和ADDR2接一起，P1.3和ADDR3接一起。
