变频电路

晶体三极管变频器的实际电路主要有两类：本振电压由单独振荡器产生的他激式变频器和本振电压由变频管自身产生的自激式变频器，它们都可接成共基极或共发射极电路。
他激式变频电路比较复杂，但uS和uL之间牵连作用小，稳定性高，容易调整，而且可使本振与混频各自处于最佳工作状态，常用在质量较高的收音机中。自激式变频电路中，一管两用，uS与uL相直牵连，稳定性差，不易调到最佳工作状态，但所用元件少，线路简单，故在一般超外差收音机中广泛采用。
按本振电压注入晶体管的不同电极来分，变频电路有基极注入，发射极注入和集电极注入三种形式。其中以发射极注入应用最为广泛。

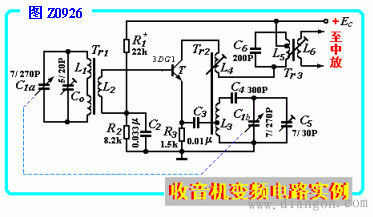

图Z0926是收音机中的典型变频电路。其工作过程是：天线上感应的信号由L1，C1a，C0组成的输入回路注入，经调谐选频，把选出的某一电台的调幅信号uS耦合到L2加至晶体管的基极。晶体管T与L3、L4、C4、C5、C1b组成变压器耦合共基调发式振荡电路，产生的高频等幅信号经C3加到晶体管的发射极。晶体管静态工作点选得很低，发射结处于非线性状态，以便进行频率变换。集电极输出后的多种频率分量，由于C6、L5组成的并联谐振回路谐振于中频，所以只将中频信号选出经L6送至下一级。
