交流接触器节能电路

交流接触器是交流电动机控制电路中的主要部件，它在工作时，铁心损耗与短路环损耗占电磁系统有功消耗的绝大部分，线圈铜损耗仅4%左右。本例介绍的交流接触器节能电路，是将交流接触器改为交流起动、直流保护吸合的工作方式，使其铁心损耗和短路环损耗降至最低，从而节约了电能。
电路工作原理

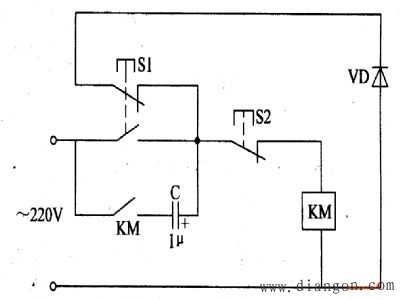

该交流接触器节能电路由续流二极管VD、电解电容器C、复合起动按钮Sl、停止按钮S2和交流接触器KM组成，如图所示。

接通电源，按下起动按钮S1时，交流220V(或380V)电压经Sl的常开触点和S2的常闭触点加至交流接触器KM的线圈上，使KM通电吸合，其常开控制触点接通，主控制触点将负载(电动机)的工作电源接通，辅助控制触点将电容器C接人电路中，C开始充电。松开Sl后，Sl的常闭触点接通，常开触点断开，C的充电电流使KM维持吸合状态，同时续流二极管VD通过Sl和S2并接在KM线圈的两端。此后，交流电源在正半周朔间对电容器C充电，在负半周期间C通过VD放电，使KM始终保持小电流吸合状态。
元器件选择
C选用耐压值为400V的铝电解电容器。
VD选用lN5408型硅整流二极管。
S1选用复合式 (动合触点和动断触点各一组)按钮;S2选用动断 (常闭)式按钮。
KM应根据工作电源和电动机的功率合理选用。
