F1-20P-E 便携式编程器的操作面板简介
时间：2023-03-13作者：佚名
|
F1-20P-E 编程器适用于三菱公司F，F1，F2 系列可编程控制器。插在 PC 上使用时，既可将程序写入PC 的 RAM 中，又可在操作过程中监视 PC 的运行，还可在 PC 的 RAM 存储器和 EPROM 存储器盒之间传送程序。 |
 |
|

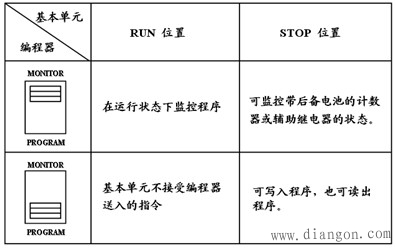

1） 编程与监控状态设置 编程器有编程(PROGRAM)和监控(MONITOR)两种工作模式。编程时，可将程序写入PC的用户存储器中，并可对程序进行编辑、修改。监控时，用户可使键入的程序运行，并监视程序的执行情况，各器件的动作过程等。这两种工作模式的选择与编程器的状态选择开关以及PC基本单元的运行(RUN) 、停止(STOP)模式有关。当编程器插在基本单元上，要进入编程状态(输入程序)，基本单元的选择开关应放在停(STOP)的位置，编程器的状态选择开关放在编程档(PRORAM)位置。运行程序或监控状态时，也就是说要用PC控制一个系统或监视一个程序时，基本单元的选择开关放在运行(RUN)的位置，而编程器状态选择开关设置在监控(MONITOR)位置，图下表所示。 操作模式表 |
 |
|

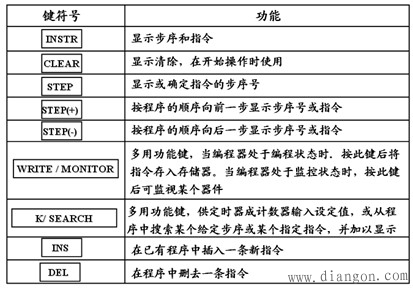

编程器的状态开关和 PC基本单元的运行/停机开关相关注意事项： (1) 在PC通电情况下，装卸 F1-20P-E 时，“编程/监视” 开关必须置于“监视”位置。 (2) 当编程器置于基本单元上后，编程时基本单元上的“运行/停止”开关必须置于“停止”位置，而编程器置于“编程”位置；当基本单元处于工作状态或监视程序时，相应地，编程器置于“监视”位置，基本单元置于“运行”方式。 (3) 当编程器置于编程状态时，此时，即使基本单元由“停止”转成“运行”状态，基本单元也不能运行。 (4) 在基本单元处于运行方式时，这时，如果编程器开关由“监视”转向“编程”位置，编程器仍然不能进行编程操作，因为基本单元仍处于“RUN”状态。 2） 键盘功能 F1-20P-E编程器上有指令键、数据键和操作键。指令键与数字键公用，是具有双重功能键。 指令键表示指令语，数据键表示器件号码的设定，X、Y、M、C、T、S这些器件无对应的键，编程时不必送入编程器。 对于有双重功能的键，当前该实现哪一种功能，是根据前一次按键自动决定的。操作键的功能详见下表。 操作键功能表 |
 |
|

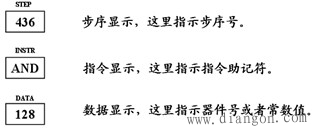

3） 显示部分 F1-20P-E 便携式编程器面板上有下面几种显示代码。 |
 |
|

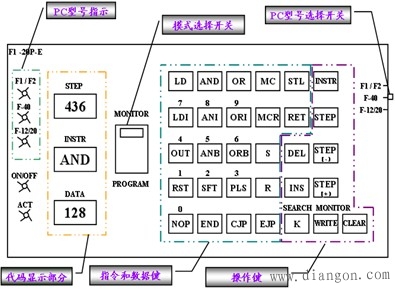

2. 编程器面板各部分功能小结
(1) 机型选择开关: 根据所使用PC的型号来设置. (2) 型号显示: 根据机型选择开关的设置显示相应的PC型号. (3) ON/OFF: 元件监视时，显示元件的开关状态(对于定时器和计数器，只有当前值等于设定值时，发光管才显示). (4) ACT: 执行指令监视功能时，显示触点的通断状态(监视追踪由步序号控制). (5) STEP: 步序号显示. (6) INSTR: 指令显示. 例如:LD LDI AND或K常数. (7) DATA: 元件号或常数值显示. (8) 具有双功能的键, 其功能由前一次按键自动决定. (9) 不需要任何键代表元件符号X,Y,T,C,S和F. |
