导线绝缘层的恢复方法

当发现导线绝缘层破损或完成导线连接后，一定要恢复导线的绝缘。要求恢复后的绝缘强度不应低于原有绝缘层。所用材料通常是黄蜡带、涤纶薄膜带和黑胶带，黄蜡带和黑胶带一般选用宽度为20mm的。

一、直线连接接头的绝缘恢复

1 ）首先将黄蜡带从导线左侧完整的绝缘层上开始包缠，包缠两根带宽后再进入无绝缘层的接头部分，如图1a 所示。

2 ）包缠时，应将黄蜡带与导线保持约55。的倾斜角，每圈叠压带宽的1 /2 左右，如图1b 所示。

3 ）包缠一层黄蜡带后，把黑胶布接在黄蜡带的尾端，按另一斜叠方向再包缠一层黑胶布，每圈仍要压叠带宽的1 / 2 ，如图1c 、d 所示。

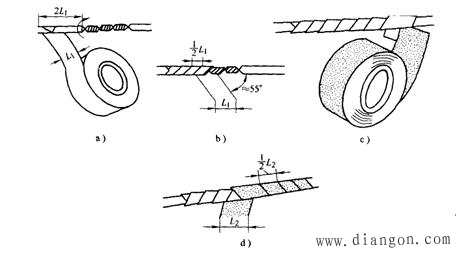

图1 直线连接接头的绝缘恢复

二、T 字形连接接头的绝缘恢复

l ）首先将黄蜡带从接头左端开始包缠，每圈叠压带宽的l / 2 左右，如图2a 所示。

2 ）缠绕至支线时，用左手拇指顶住左侧直角处的带面，使它紧贴于转角处芯线，而且要使处于接头顶部的带面尽量向右侧斜压，如图2b 所示。

3 ）当围绕到右侧转角处时，用手指顶住右侧直角处带面，将带面在干线顶部向左侧斜压，使其与被压在下边的带面呈X 状交叉，然后把带再回绕到左侧转角处，如图2c 所不。

4 ）使黄蜡带从接头交叉处开始在支线上向下包缠，并使黄蜡带向右侧倾斜，如图2d 所示。

5 ）在支线上绕至绝缘层上约两个带宽时，黄蜡带折回向上包缠，并使黄蜡带向左侧倾斜，绕至接头交叉处，使黄蜡带围绕过干线顶部，然后开始在干线右侧芯线上进行包缠。如图2e 所示。

6 ）包缠至干线右端的完好绝缘层后，再接上黑胶带，按上述方法包缠一层即可，如图2f 所示。

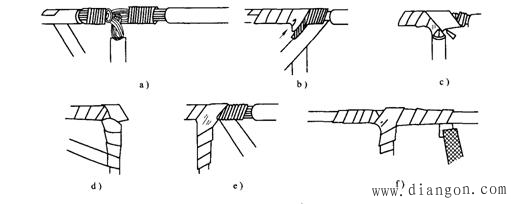

图2 T 字形连接接头的绝缘恢复

三、注意事项

l ）在为工作电压为380V 的导线恢复绝缘时，必须先包缠l-2 层黄蜡带，然后再包缠一层黑胶带。

2 ）在为工作电压为220V 的导线恢复绝缘时，应先包缠一层黄蜡带，然后再包缠一层黑胶带，也可只包缠两层黑胶带。

3 ）包缠绝缘带时，不能过疏，更不能露出芯线，以免造成触电或短路事故。

4 ）绝缘带平时不可放在温度很高的地方，也不可浸染油类。
