笼型转子的相数

　　交流绕组的相数是按绕组中电流的相位来确定的，即同一相绕组里的电流同相位，对于笼型转子，导条中电流的相位是怎样的呢？

　　笼型转子的绕组是由在圆周上均匀分布的Z₂根导条构成的。各导条在气隙磁场的空间位置不同，所感应的电动势在时间上的相位是不相同的，相邻导条感应电动势的相位差为：　

　　　　　　　　　　　　　　　　　（1）

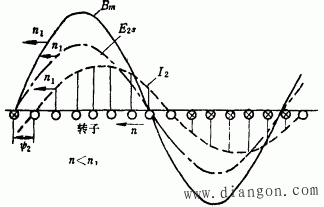

　　由于笼型转子绕组在结构上是对称的，每根导条的漏阻抗相同，因此每根导条中的电流落后于该导条的电动势ψ2角，如图（b）所示。可见，在一对极下，各导条的电流都不同相位，因而每一根导条就是独立的一相，即转子相数为：

　　　　　　　　　　　　　　　　　（2）

　　若为两对极的电机，由于第二对极下的导条所处的磁场位置分别与第一对极下的导条所处的磁场位置相同，而相同位置上的导条的电流同相位，可看成同一相。即p对极Z₂根导条的电机，相数为：

　　　　　　　　　　　　　　　　　（3）

　　 Z₂/p有时不是整数，而相数总是整数，在这种情况下，所有导条的电流都不会同相位，因此可认为。

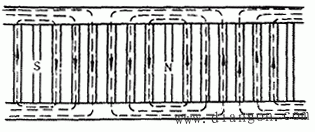

图 笼型转子导条中电动势、电流的分布及形成的磁极
