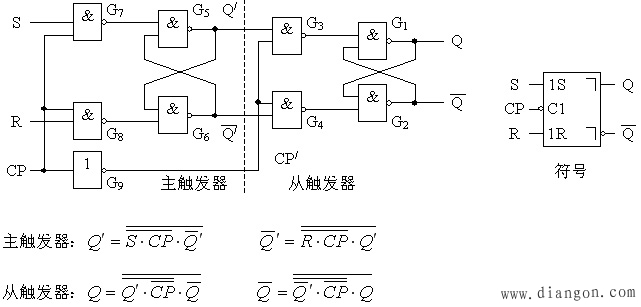

主从触发器的电路结构与工作原理

2、工作原理：
（1）S=1，R=0
CP=1：CP/=0，G3、G4被封锁，输出为1，从触发器输出保持原状态
主触发器中G8、G9打开，输出
CP：1→0：G7、G8被封锁，输出为1，主触发器输出保持原状态
从触发器根据主触发器输出动作Q=1， =0，触发器为1状态
CP=0：主触发器保持，从触发器也保持。
CP：0→1：从触发器被封锁，输出保持。
（2）S=0，R=1
CP=1时：CP/=0，G3、G4被封锁，输出为1，从触发器输出保持原状态
主触发器中G8、G9打开，输出：
CP：1→0：G7、G8被封锁，主触发器输出保持原状态
从触发器根据主触发器输出动作Q=0， =1，触发器为0状态
CP=0：主触发器保持，从触发器也保持。
CP：0→1：从触发器被封锁，输出保持。
（3）S=R=0：主触发器保持状态不变，
CP：1→0，从触发器也保持状态不变。
（4）

约束条件：SR=0
