超外差收音机方框图

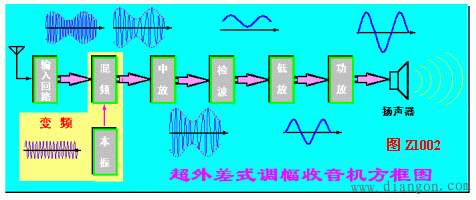

超外差收音机电路组成方框图如图所示。它主要由输入回路、变频级、中放级、检波级、低放级（前置或推动级）和功放级及电源等部分组成。
超外差收音机的主要工作特点是:采用了"变频"措施。输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一固定的中频（对各电台信号均相同），然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。
这一"变频"措施，是超外差收音机性能得以改善的关键，也是分析超外差收音机"重点"。
