三相变压器的磁路系统

　　三相变压器按结构特点分为两种：

　　1．三相变压器组

　　2．三相心式变压器

　　三相变压器组是由三台单相变压器组成的，每组的主磁通各自沿自己的磁路闭合，所以三相变压器的磁路彼此独立。

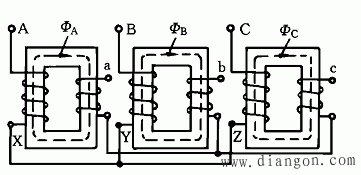

图1 三相变压器组

　　三相心式变压器的磁路彼此相关，这种铁心结构是由三相变压器组演变而来的，将三个单相变压器合并成上图所示，则中间铁心柱流过的磁通为，所以三相主磁通对称，三相电流在任意时刻相加为零。所以，中间心柱可以省去，即得图（c）所示三相变压器。这种磁路系统中每相主磁通都要借助另外两相的磁路闭合，故属于彼此相关的磁路系统。这种变压器三相磁路长度不等，中间B相短，当三相电压对称时，三相空载电流便不等，B相最小，但由于空载电流很小，它的不对称对负载运行的影响很小，可以略去不计。

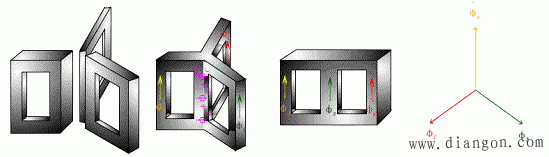

图2 三相心式变压器的磁路　a）三相星形磁路　b）实际心式变压器的磁路　c）三相次同的相量图
