数模(D/A)转换器的组成及原理
时间：2023-03-13作者：佚名
|
1、转换原理 数字量是用代码按数位组合起来表示的，对于有权码，每位代码都有一定的位权。为了将数字量转换成模拟量，必须将每1位的代码按其位权的大小转换成相应的模拟量，然后将这些模拟量相加，即可得到与数字量成正比的总模拟量，从而实现了数字—模拟转换。这就是组成D/A转换器的基本指导思想。 图1表示了4位二进制数字量与经过D/A转换后输出的电压模拟量之间的对应关系。 由图1还可看出，两个相邻数码转换出的电压值是不连续的，两者的电压差由最低码位代表的位权值决定。它是信息所能分辨的最小量，也就是我们所说的用1LSB(Least Significant Bit)表示。对应于最大输入数字量的最大电压输出值（绝对值），用FSR(Full Scale Range)表示。图中1LSB=1kV；1FSR=15kV(k为比例系数)。

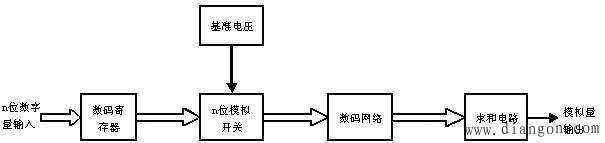

2、 一般组成 ｎ位D/A转换器的方框图如图2所示。
D/A转换器按解码网络结构不同分为T型电阻网络、倒T型电阻网络D/A转换器、权电流D/A转换器及权电阻网络D/A转换器等。按模拟电子开关电路的不同，D/A转换器又可分为CMOS开关型和双极型开关D/A转换器。其中双极型开关D/A转换器又分为电流开关型和ECL电流开关型两种，在速度要求不高的情况可选用CMOS开关型D/A转换器。如要求较高的转换速度则应选用双极型电流开关D/A转换器或转换速度更高的ECL电流开关型D/A转换器。 |
