什么是万用表？万用表的使用方法图解

　　万用表，也称作多用表、复用表等，是电子工程师最基本也最不可或缺的测量工具。它的基本功能包括：测量交直流电压、交直流电流、电阻阻值，检测二极管极性，测试电路通断等。有些高档一点的还会包含电容容值测量、三极管测试、脉冲频率测量等。万用表大体可分为两类：指针万用表和数字万用表，先来看图认识一下，如图1所示。

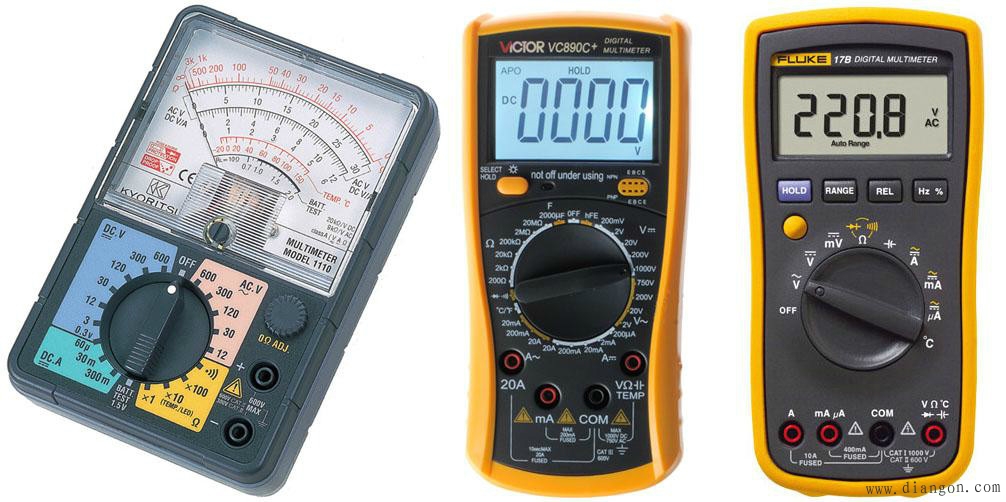

图1 指针万用表、数字万用表、自动量程万用表

　　目前，指针万用表基本上已经被淘汰了，只在某些特殊场合才能见到（比如科研和教学机构），而数字万用表是当今的绝对主流。图中最右边的自动量程万用表也是数字万用表的一种，顾名思义，它能自动切换量程，不用你自己再手动拨动了，但档位（指电压、电流、电阻等这些不同的测量项目）还是要手动拨的，无疑自动量程万用表更高级一点，用起来也更省事。所以我们下面就以手动量程的数字万用表为例，来讲解万用表的使用方法。

　　要用万用表完成一项实际的测量工作，除了要有如图1的万用表的主体机身之外，还得有两支表笔才行，表笔通常都是一只黑色、一只红色，如图2所示。

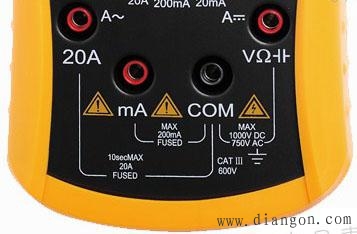

图2 万用表表笔、机身上的表笔插孔特写

　　对照图中的表笔插孔，使用万用表进行具体测量时，黑色表笔要插到标有“COM”的黑色插孔里，而红色表笔根据测量项目的不同，插到不同的插孔：测量小电流（≤200mA）信号时插到“mA”插孔，测量大电流（大于200mA）信号时插到“20A”插孔，其余测量项目均插到标有“VΩ”的插孔。要特别注意进行不同测量项目时千万不要插错了位置！
