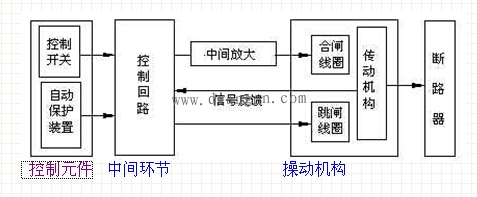

断路器控制回路的组成

控制元件：由手动操作的控制开关SA和自动操作的自动装置与继电保护装置的相应继电器触点构成。
手动操作的控制开关，目前强电控制的通常采用LW2系列组合式万能转换开关，又叫控制开关（SA），运行人员利用SA的不同位置发出操作命令，对断路器进行手动合闸和分闸的操作。

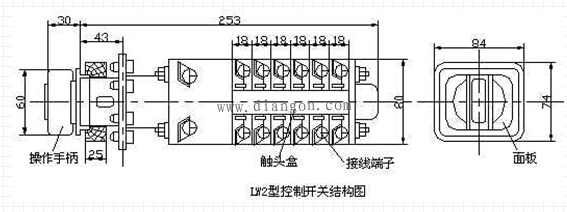

图中控制开关正面是一个面板和操作手柄，安装在屏正面，与操作手柄轴相连的有数个触点盒，安装在屏后，每个触点盒有四个定触点和两个动触点，由于动触点的凸轮和簧片形状的不同，手柄转动时，每个触点盒内定触点接通与断开的状态各不相同，每对定触点随手柄转动在不同位置时的工作状态，可用控制开关的触点图表示出。

中间环节
中间环节指连接控制、信号、保护、自动装置、执行和电源等元件组成的控制电路。
根据操动机构和控制距离的不同，控制电路的组成不尽相同。
操动机构
操动机构中与控制电路相连的是合闸线圈（YC）和跳闸线圈（YT）。合闸时由于YC取用的电流很大（可达数百安培），控制回路电器容量满足不了要求，必须经过中间放大元件（如接触器）进行控制，即用SA控制合闸接触器KM，再由KM主触头控制电磁操动机构的YC。
