I2L集成逻辑门电路

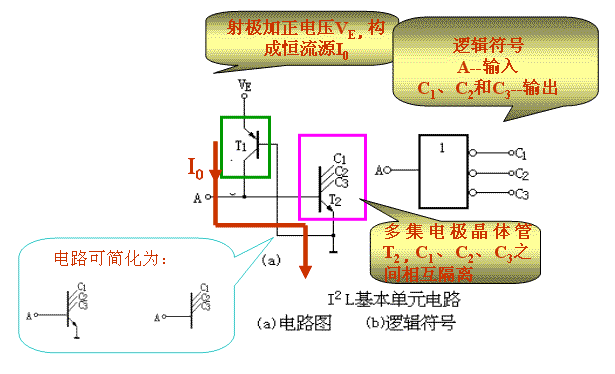

(1)I2 L基本单元电路

电路的组成

T2的驱动电流是由T1射极注入的，故有注入逻辑
电路的任何一个输出与输入之间都是“非”逻辑关系

工作原理

1、当VA = 0.1V低电平时，T2截止，I0从输入端A流出，C1、C2和C3输出高电平
2、当A开路（相当于输入高电平）时，I0流入T2的基极，
　T2饱和导通，C1、C2和C3输出低电平。

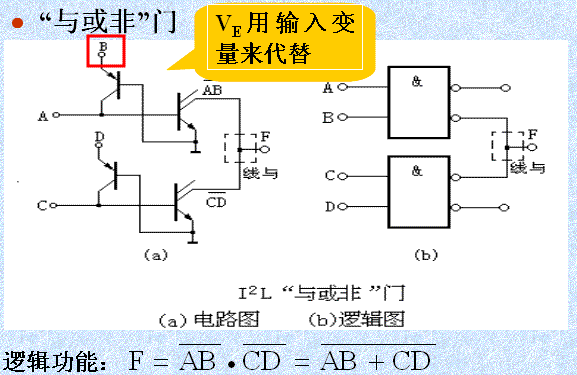

(2)I2 L门电路

(3) I2 L的主要优缺点

优点

1. 集成度高
2. 功耗小
3. 电源电压范围宽电流在1nA～1mA范围内均能正常工作
4. 品质因素最佳。I2L的品质因数只有（0.1～1）pJ/门
　　M=P（功率）·tpd（速度），它表示门电路性能的优劣，单位是皮焦(pJ)。
5. 生产工艺简单

缺点

1. 开关速度低
2. 噪声容限低。I2L的逻辑摆幅仅700mV左右，比ECL还低，但其内部噪声小，因此电路能正常工作
3. 多块一起使用时，由于各管子输入特性的离散性，基极电流分配会出现不均的现象，严重时电路无法正常工作。
